Metallipaljetasain, kaksipalkeinen nivelöity, kaksoissaranamekanismi

Metalliset kaksipalkeiset nivelpaljetasaimet

Metallipaljetasaimet ovat putkistojen ja paineastioiden osia. Ne vaimentavat ääntä ja estävät lämpöliikkeitä sekä värinöitä vioittamasta putkistoa sekä siihen liitettyjä komponentteja.

Metallipaljetasaimia käytetään kolmen pääliikesuunnan kompensoimiseen. Pääliikesuunnat ovat aksiaalinen (pitkittäinen), lateraalinen (sivuttainen) sekä angulaarinen (kulmaliike). Metalliset kaksipalkeiset nivelpaljetasaimet on suunniteltu kompensoimaan lateraalista ja angulaarista liikettä yhdessä tasossa. Tämä rakenne on paineen aiheuttamia reaktiovoimia kestävä.

Ota yhteyttä asiantuntijoihimme, me autamme metallipaljetasaimien suunnittelussa ja räätälöinnissä.

Hyödyt

  • Liikkeenrajoittimet parantavat kykyä vastustaa reaktiovoimia
  • Täysin räätälöitävissä tarpeiden mukaisesti
  • Premium-pikapalvelu kiiretoimituksiin
Varaa Henriltä online-esitys paljetasain-ratkaisuista

Kaksipalkeiset nivelpaljetasaimet

Metalliset kaksipalkeiset nivelpaljetasaimet koostuvat kahdesta yhdysputkella toisiinsa kytketystä palkeesta kiinnityspäiden välissä ja kaksoissaranamekanismista.

  • Kaksipalkeinen nivelpaljetasain kaksoissaranamekanismilla
  • Saramekanismi on suunniteltu kompensoimaan lateraalista ja angulaarista liikettä yhdessä tasossa
  • Saranamekanismi on suunniteltu kestämään paineen aiheuttamaa reaktiovoimaa

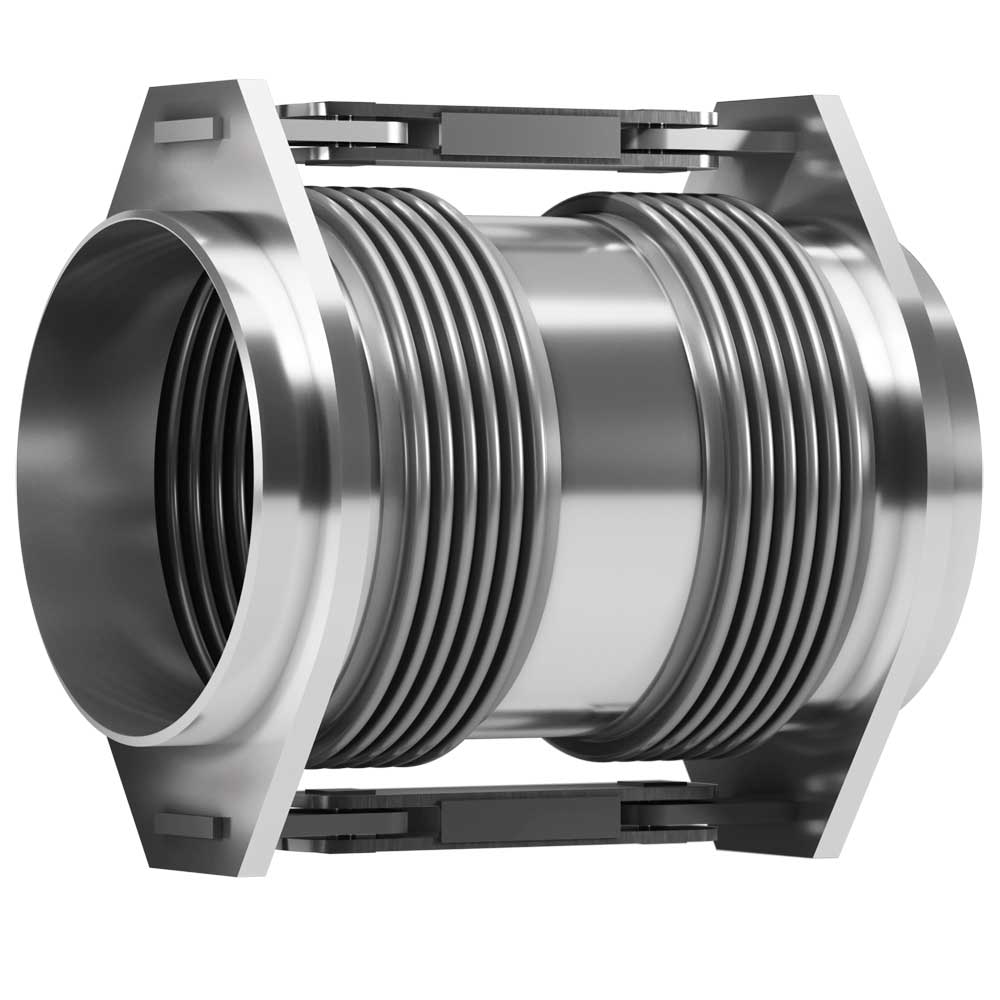

MWY-kaksipalkeinen nivelpaljetasain, kiinnitys hitsaamalla

Metallipaljetasain, kaksipalkeinen nivelöity kaksoissaranamekanismi MWY

MFY-kaksipalkeinen nivelpaljetasain, kiinnitys paljetasaimen kiinteisiin laippoihin

Metallipaljetasain, kaksipalkeinen nivelöity kaksoissaranamekanismi MFY


Tyypilliset sovellukset

Vastustaa reaktiovoimia Liikkeet Soveltuvuus
KYLLÄ Aksiaalinen EI
KYLLÄ Lateraalinen yhdessä tasossa HYVÄ
KYLLÄ Lateraalinen monessa tasossa EI
KYLLÄ Angulaarinen yhdessä tasossa HYVÄ
KYLLÄ Angulaarinen monessa tasossa EI

Asennustapaesimerkit

Kahta yksipalkeista-MWP / -MFP-saranoitua paljetasainta tai yhtä MWY- / MFY-kaksipalkeista paljetasainta voidaan käyttää kompensoimaan Z-muotoisen putkiosion lämpölaajenemista yhdessä tasossa.

Nivelpaljetasain, asennustapaesimerkki 1

Materiaalivaihtoehdot

Paljetasaimen toimintaan vaikuttaa olennaisesti sen palkeiden kyky joustaa ja tämä riippuu palkeiden poimujen rakenteesta ja tuotantoprosessissa käytetyistä materiaaleista. Materiaalit valitaan ottaen huomioon seuraavat kriteerit:

  • Lämpötilankesto
  • Korroosionkesto
  • Muovautuvuus
  • Mekaaniset ominaisuudet
  • Väsymisenkesto
  • Joustavuus käytön aikana

Taulukoissa näkyy yleisimmin käytetyt materiaalit:

Nimitys/standardi ASTM UNS EN
304 304 S30400 1.4301
304L 304L S30403 1.4306
316 316 S31600 1.4401
316L 316L S31603 1.4404
316H S31609 1.4401/1.4919 –
316Ti 316Ti 1.4571 1.4571
321 321 S32100 1.4541
904L 904L N08904 1.4539
254 SMO* S31254 S31254 1.4547
304H 304H S30409 1.4948
321H 321H S32109 1.4878
309S 309S S30908 1.4833
310S 310S S31008 1.4845
253 MA* S30815 S30815 1.4835

* 254 SMO ja 253 MA ovat Outokumpu Stainless Oy:n tuotemerkkejä.

Nimitys/standardi UNS EN
Inconel 600** N06600 2.4816
Monel 400** N04400 2.4360, 2.4361
Inconel 625** N06625 2.4856
Inconel 625LCF** N06625 2.4856
Incoloy 800** N08800 1.4876
Incoloy 800H** N08810 1.4958
Incoloy 825** N08825 2.4858
Hastelloy C4*** N06455 2.4610
Hastelloy C-22*** N06022 2.4602
Hastelloy C-276*** N10276 2.4819

** Inconel, Monel ja Incoloy ovat Special Metals Corporationin tuotemerkkejä.

*** Hastelloy on Haynes International, Inc.:n tuotemerkki.

Ladattavat tiedostot

Lataa tuote-esite tästä
Lataa asennusohje tästä
Lataa ISO 9001 -sertifikaatti tästä
Lataa PED-sertifikaatti tästä
