Metallipaljetasaimet – käyttötarkoitus, rakenne ja suunnittelu
Metallipaljetasaimet ovat putkistojen ja paineastioiden osia. Ne vaimentavat ääntä ja estävät lämpöliikkeitä sekä värinöitä vioittamasta putkistoa sekä siihen liitettyjä komponentteja.
Metallipaljetasaimia käytetään kolmen pääliikesuunnan kompensoimiseen. Pääliikesuunnat ovat aksiaalinen (pitkittäinen), lateraalinen (sivuttainen) sekä angulaarinen (kulmaliike). Liikkeitä ja liikeratoja voidaan hallita ja rajoittaa erilaisilla rakenteilla, kuten kierre- tai rajoitintangoilla, saranoilla, nivelillä, saksimekanismilla ja näiden yhdistelmillä. Korkeissa paineissa metallipaljetasaimissa voidaan käyttää erilaisia tukirenkaita sekä paljeosissa monikerrosrakenteita.
Yleisimmät metallipaljetasaimen kiinnitystavat ovat laippaliitos tai hitsaus. Myös uros- tai naaraskierreliitoksia voidaan käyttää tietyissä malleissa. Maksimihalkaisija on 10 metriä, suorakulmaiset kanavapalkeet voidaan valmistaa annettujen mittojen mukaan.
Ota yhteyttä asiantuntijoihimme, me autamme metallipaljetasaimien suunnittelussa ja räätälöinnissä.
Hyödyt
- Rakenne, materiaali- ja kokovaihtoehdot lukuisiin eri käyttökohteisiin
- Täysin räätälöitävissä tarpeiden mukaisesti
- Premium-pikapalvelu kiiretoimituksiin
Metallipaljetasaimien pääliikesuunnat

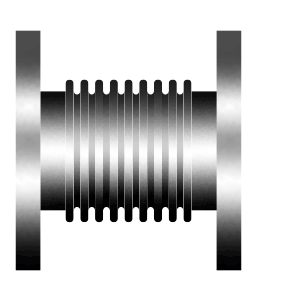

Aksiaalinen liikesuunta |

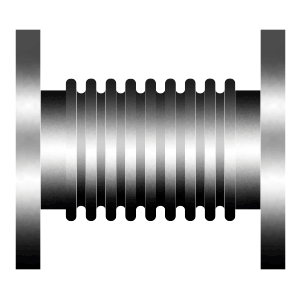

Lateraalinen liikesuunta |
Angulaarinen liikesuunta |
 |
 |
 |
Materiaalivaihtoehdot
Paljetasaimen toimintaan vaikuttaa olennaisesti sen palkeiden kyky joustaa ja tämä riippuu palkeiden poimujen rakenteesta ja tuotantoprosessissa käytetyistä materiaaleista. Materiaalit valitaan ottaen huomioon seuraavat kriteerit:
- Lämpötilankesto
- Korroosionkesto
- Muovautuvuus
- Mekaaniset ominaisuudet
- Väsymisenkesto
- Joustavuus käytön aikana
Taulukoissa näkyy yleisimmin käytetyt materiaalit:
| Nimitys/standardi | ASTM | UNS | EN |
| 304 | 304 | S30400 | 1.4301 |
| 304L | 304L | S30403 | 1.4306 |
| 316 | 316 | S31600 | 1.4401 |
| 316L | 316L | S31603 | 1.4404 |
| 316H | S31609 | 1.4401/1.4919 | – |
| 316Ti | 316Ti | 1.4571 | 1.4571 |
| 321 | 321 | S32100 | 1.4541 |
| 904L | 904L | N08904 | 1.4539 |
| 254 SMO* | S31254 | S31254 | 1.4547 |
| 304H | 304H | S30409 | 1.4948 |
| 321H | 321H | S32109 | 1.4878 |
| 309S | 309S | S30908 | 1.4833 |
| 310S | 310S | S31008 | 1.4845 |
| 253 MA* | S30815 | S30815 | 1.4835 |
* 254 SMO ja 253 MA ovat Outokumpu Stainless Oy:n tuotemerkkejä.
| Nimitys/standardi | UNS | EN |
| Inconel 600** | N06600 | 2.4816 |
| Monel 400** | N04400 | 2.4360, 2.4361 |
| Inconel 625** | N06625 | 2.4856 |
| Inconel 625LCF** | N06625 | 2.4856 |
| Incoloy 800** | N08800 | 1.4876 |
| Incoloy 800H** | N08810 | 1.4958 |
| Incoloy 825** | N08825 | 2.4858 |
| Hastelloy C4*** | N06455 | 2.4610 |
| Hastelloy C-22*** | N06022 | 2.4602 |
| Hastelloy C-276*** | N10276 | 2.4819 |
** Inconel, Monel ja Incoloy ovat Special Metals Corporationin tuotemerkkejä.
*** Hastelloy on Haynes International, Inc.:n tuotemerkki.
