Metalliset kaksipalkeiset lateraalipaljetasaimet

Metallipaljetasaimet ovat putkistojen ja paineastioiden osia. Ne vaimentavat ääntä ja estävät lämpöliikkeitä sekä värinöitä vioittamasta putkistoa sekä siihen liitettyjä komponentteja.

Metallipaljetasaimia käytetään kolmen pääliikesuunnan kompensoimiseen. Pääliikesuunnat ovat aksiaalinen (pitkittäinen), lateraalinen (sivuttainen) sekä angulaarinen (kulmaliike). Lateraalipaljetasaimet kompensoivat kaikkia kolmea liikettä yhtaikaa, mutta pääasiassa niitä käytetään suurten lateraalisten liikkeiden kompensointiin.

Lateraalipaljetasainten perusrakenteessa on kaksi yhdysputkella toisiinsa kytkettyä paljetta kiinnityspäiden välissä. Kiinnitystapoina voidaan käyttää hitsausta tai laippaliitoksia. Liikkeenrajoittimien avulla parannetaan kykyä vastustaa paineen aiheuttamia reaktiovoimia.

Ota yhteyttä asiantuntijoihimme, me autamme metallipaljetasaimien suunnittelussa ja räätälöinnissä.

Hyödyt

  • Liikkeenrajoittimet parantavat kykyä vastustaa reaktiovoimia
  • Täysin räätälöitävissä tarpeiden mukaisesti
  • Premium-pikapalvelu kiiretoimituksiin
Varaa Henriltä online-esitys paljetasain-ratkaisuista

Kaksipalkeiset lateraalipaljetasaimet

Lateriaalipaljetasainten perusrakenteessa on kaksi yhdysputkella toisiinsa kytkettyä paljetta kiinnityspäiden välissä. Ne pystyvät kompensoimaan kaikkia kolmea liikerataa yhtaikaa, mutta pääasiassa näitä käytetään suurten lateraalisten liikkeiden kompensointiin kahden kannakkeen välissä. Hyväksyttävä sivuttaistaipuma riippuu palkeiden angulaarisesta kompensoimiskyvystä ja palkeiden välisestä etäisyydestä tai yhdysputken pituudesta.

Reaktiovoimien vastustuskyky ei ole hyvä, joten näitä paljetasaimia voidaan käyttää vain putkistoissa, joissa on oikein suunnitellut kiintopisteet ja putkien liukukannakkeet. Mikäli halutaan parantaa reaktiovoiman kestoa, tulee valita kaksipalkeinen lateraalipaljetasain liikerajoittimilla.

Kiinnitystapoina voidaan käyttää hitsausta tai laippaliitoksia.

MWD-lateraalipaljetasain kahdella yhdysputkella toisiinsa kytketyllä palkeella ja hitsauspäillä















MFD-lateraalipaljetasain kahdella yhdysputkella toisiinsa kytketyllä palkeella ja kiinteillä laipoilla

MWD- ja MFD-paljetasainten soveltuvuus eri liikesuuntiin ja -tasoihin

Vastustaa reaktiovoimia Liikkeet Soveltuvuus
EI Aksiaalinen HYVÄ
EI Lateraalinen yhdessä tasossa HYVÄ
EI Lateraalinen monessa tasossa HYVÄ
EI Angulaarinen yhdessä tasossa HYVÄ
EI Angulaarinen monessa tasossa HYVÄ

Kaksipalkeiset lateraalipaljetasaimet liikerajoittimilla

Näissä paljetasaimissa kierretangot on yhdistetty kahteen yhdysputkella toisiinsa kytkettyyn, kiinnityspäiden välissä olevaan palkeeseen. Nämä pystyvät kompensoimaan lateraalista liikettä kaikilla tasoilla. Tämän lisäksi aksiaalista ja angulaarista liikettä voidaan kompensoida jonkin verran kierretankojen oikealla suunnittelulla. Reaktiovoimia paljetasain vastustaa hyvin.

Kierretangot on kiinnitetty tasaisin välein paljetasaimen laippoihin. Kun käytetään kahta 180° välein asennettua kierretankoa, paljetasain voi vapaasti taipua lateraalisesti ja angulaarisesti. Kierretankojen määrää nostettaessa kolmeen tai enempään, vain lateraalinen liike on mahdollista.

Lateraalisen liikkeen määrään vaikuttaa palkeiden angulaarisesta kompensoimiskyvystä ja yhdysputken pituudesta. Lateraalisen liikkeen kompensointikykyä voidaan suurentaa tai pienentää yksinkertaisesti muuttamalla yhdysputken pituutta, jonka lämpöliikkeen palkeet kompensoivat.

Kiinnitystapoina voidaan käyttää hitsausta tai laippaliitoksia.

MWL-kaksipalkeinen lateraalinpaljetasain liikerajoittimilla ja hitsauspäillä

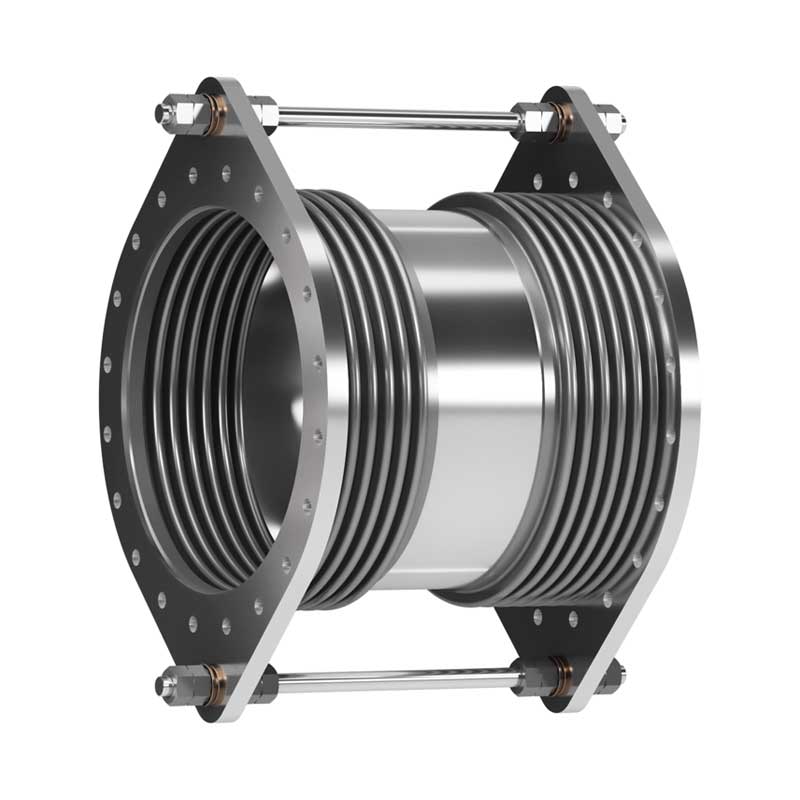

MFL-kaksipalkeinen lateraalinpaljetasain liikerajoittimilla ja kiinteillä laipoilla

MWL- ja MFL-paljetasainten soveltuvuus eri liikesuuntiin ja -tasoihin

Vastustaa reaktiovoimia Liikkeet Soveltuvuus
KYLLÄ Aksiaalinen RAJOITETUSTI ERIKOISRAKENTEELLA
KYLLÄ Lateraalinen yhdessä tasossa HYVIN
KYLLÄ Lateraalinen monessa tasossa HYVIN
KYLLÄ Angulaarinen yhdessä tasossa VAIN KAHDELLA KIERRETANGOLLA
KYLLÄ Angulaarinen monessa tasossa EI

Asennustapaesimerkit

Alla esimerkki kuvaa, kuinka lateraalinpaljetasainta voidaan käyttää kompensoimaan lämpölaajenemista yhdessä tasossa Z-muotoisessa putkiosassa.

Alla tapaus osoittaa, kuinka lateraalipaljetasaimia voidaan käyttää kompensoimaan lämpölaajenemista Z-muotoisessa putkiosassa, kolmessa eri suunnassa. Tämän tyyppinen paljetasain pystyy siis kompensoimaan lateraaliset liikkeet useammassa kuin yhdessä suunnassa, joka tarkoitta että kaksi vaakasuoraa putkea voi muodostaa minkä tahansa kulman kyseisessä tasossa.

Materiaalivaihtoehdot

Paljetasaimen toimintaan vaikuttaa olennaisesti sen palkeiden kyky joustaa ja tämä riippuu palkeiden poimujen rakenteesta ja tuotantoprosessissa käytetyistä materiaaleista. Materiaalit valitaan ottaen huomioon seuraavat kriteerit:

  • Lämpötilankesto
  • Korroosionkesto
  • Muovautuvuus
  • Mekaaniset ominaisuudet
  • Väsymisenkesto
  • Joustavuus käytön aikana

Taulukoissa näkyy yleisimmin käytetyt materiaalit:

Nimitys/standardi ASTM UNS EN
304 304 S30400 1.4301
304L 304L S30403 1.4306
316 316 S31600 1.4401
316L 316L S31603 1.4404
316H S31609 1.4401/1.4919
316Ti 316Ti 1.4571 1.4571
321 321 S32100 1.4541
904L 904L N08904 1.4539
254 SMO* S31254 S31254 1.4547
304H 304H S30409 1.4948
321H 321H S32109 1.4878
309S 309S S30908 1.4833
310S 310S S31008 1.4845
253 MA* S30815 S30815 1.4835

* 254 SMO ja 253 MA ovat Outokumpu Stainless Oy:n tuotemerkkejä.

Nimitys/standardi UNS EN
Inconel 600** N06600 2.4816
Monel 400** N04400 2.4360, 2.4361
Inconel 625** N06625 2.4856
Inconel 625LCF** N06625 2.4856
Incoloy 800** N08800 1.4876
Incoloy 800H** N08810 1.4958
Incoloy 825** N08825 2.4858
Hastelloy C4*** N06455 2.4610
Hastelloy C-22*** N06022 2.4602
Hastelloy C-276*** N10276 2.4819

** Inconel, Monel ja Incoloy ovat Special Metals Corporationin tuotemerkkejä.

*** Hastelloy on Haynes International, Inc.:n tuotemerkki.
