Metalliset yksipalkeiset aksiaalipaljetasaimet
Metallipaljetasaimet ovat putkistojen ja paineastioiden osia. Ne vaimentavat ääntä ja estävät lämpöliikkeitä sekä värinöitä vioittamasta putkistoa sekä siihen liitettyjä komponentteja.
Metallipaljetasaimia käytetään kolmen pääliikesuunnan kompensoimiseen. Pääliikesuunnat ovat aksiaalinen (pitkittäinen), lateraalinen (sivuttainen) sekä angulaarinen (kulmaliike). Aksiaalipaljetasaimet kompensoivat kaikkia kolmea pääliikesuuntaa, mutta pääasiassa niitä käytetään aksiaaliliikkeiden kompensointiin.
Aksiaalipaljetasainten perusrakenteessa on yksi palje kiinnityspäiden välissä. Kiinnitystapoina voidaan käyttää hitsausta, laippaliitoksia, ulko- ja sisäkierteitä sekä puristusliitoksia. Paljetasaimet voidaan varustaa vuorauksilla, virtausohjureilla ja erilaisilla suojilla.
Ota yhteyttä asiantuntijoihimme, me autamme metallipaljetasaimien suunnittelussa ja räätälöinnissä.
Hyödyt
- Useita eri kiinnitystapoja
- Täysin räätälöitävissä tarpeiden mukaisesti
- Premium-pikapalvelu kiiretoimituksiin
Yksipalkeiset aksiaalipaljetasaimet
Yksipalkeiset aksiaalipaljetasaimet vastustavat paineen aiheuttamaa reaktiovoimaa heikosti, joten niitä voidaan käyttää vain putkistoissa, joissa on oikein suunnitellut kiintopisteet ja putkien liukukannattimet. Mikäli halutaan parantaa reaktiovoiman kestoa, tulee valita paljetasain liikerajoittimilla.
Yksipalkeisten aksiaalipaljetasaimien vakiomallit ja niiden kiinnitystavat:

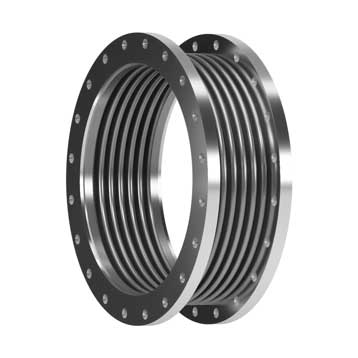

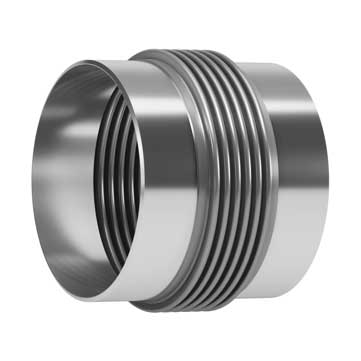

MWA-aksiaalipaljetasain, kiinnitys hitsaamalla | MFA-aksiaalipaljetasain kiinteillä laipoilla | MFG-aksiaalipaljetasain irtolaipoilla |
![]() |
![]() |
![]() |

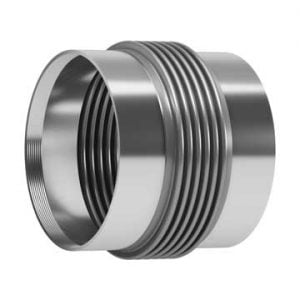

MTE-aksiaalipaljetasain BSP- tai NPT-ulkokierteillä | MTI-aksiaalipaljetasain BSP- tai NPT-sisäkierteillä | |
![]() |
![]() |
MQP-aksiaalipaljetasain puristusliitospäillä | ||
![]() |
MWA-, MFA-, MFG-, MTE-, MTI- ja MQP-paljetasainten soveltuvuus eri liikesuuntiin ja -tasoihin
Liikkeet | Soveltuvuus | Vastustaa reaktiovoimia |
Aksiaalinen | HYVÄ | EI |
Lateraalinen yhdessä tasossa | HYVÄ | EI |
Lateraalinen monessa tasossa | HYVÄ | EI |
Angulaarinen yhdessä tasossa | HYVÄ | EI |
Angulaarinen monessa tasossa | HYVÄ | EI |
Asennustapaesimerkit
Tyypillinen aksiaalipaljetasaimen asennuspaikka on putken suorassa osassa, kahden kiintopisteen välissä.
Ohjaimet ja kannattimet tulee asentaa paljetasaimen molemmille puolille, korkeintaan kaksi kertaa putken halkaisijan etäisyydelle.
Kiintopisteet on sijoitettu putkien suunnanmuutos- kohtiin, jolloin suoraa osaa voidaan pitää omana osionaan.
Vastaava käyttökohde on esimerkissä 1, jossa aksiaalipaljetasaimen asennuspaikka on putken suorassa osassa, kahden kiintopisteen välissä.
Putken suoran osan pituuden vuoksi, aksiaalipaljetasaimet on asennettu siten, että ne on yhdistetty toisiinsa välikiintopisteellä. Näin välikiintopisteen ja kiintopisteen välisestä putkesta muodostuu oma linjansa.
Esimerkin 1 tapauksessa paljetasaimen asennuspaikka on putken suorassa osassa, kahden kiintopisteen välissä.
Tässä tapauksessa kiintopiste sijaitsee risteyksessä, jossa kaksi putkilinjaa kohtaavat. Aksiaalipaljetasain soveltuu putkihaaroihin, kiintopisteen ja ohjainkannakkeen väliin.
Yksipalkeiset aksiaalipaljetasaimet liikerajoittimilla
Nämä aksiaalipaljetasaimet koostuvat yhdestä palkeesta kiinnityspäiden välissä sekä rajoitintangoista. Lisäosista, kuten vuorauksista ja suojista riippumatta, nämä paljetasaimet pystyvät kompensoimaan kaikkia kolmea pääliikettä, mutta pääasiassa näitä käytetään aksiaaliliikkeiden ja pienten lateraalisten liikkeiden kompensointiin.
Kiinnitys paljetasaimen kiinteisiin laippoihin tai hitsaamalla.
MWT-aksiaalipaljetasain liikerajoittimilla, kiinnitys hitsaamalla
MFT-aksiaalipaljetasain liikerajoittimilla, kiinnitys kiinteillä laipoilla
Vastustaa reaktiovoimia | Liikkeet | Soveltuvuus |
KYLLÄ | Aksiaalinen | HYVÄ |
KYLLÄ | Lateraalinen yhdessä tasossa | RAJOITETUSTI |
KYLLÄ | Lateraalinen monessa tasossa | RAJOITETUSTI |
KYLLÄ | Angulaarinen yhdessä tasossa | VAIN KAHDELLA KIERRETANGOILLA |
KYLLÄ | Angulaarinen monessa tasossa | EI |
Materiaalivaihtoehdot
Paljetasaimen toimintaan vaikuttaa olennaisesti sen palkeiden kyky joustaa ja tämä riippuu palkeiden poimujen rakenteesta ja tuotantoprosessissa käytetyistä materiaaleista. Materiaalit valitaan ottaen huomioon seuraavat kriteerit:
- Lämpötilankesto
- Korroosionkesto
- Muovautuvuus
- Mekaaniset ominaisuudet
- Väsymisenkesto
- Joustavuus käytön aikana
Taulukoissa näkyy yleisimmin käytetyt materiaalit:
Nimitys/standardi | ASTM | UNS | EN |
304 | 304 | S30400 | 1.4301 |
304L | 304L | S30403 | 1.4306 |
316 | 316 | S31600 | 1.4401 |
316L | 316L | S31603 | 1.4404 |
316H | S31609 | 1.4401/1.4919 | – |
316Ti | 316Ti | 1.4571 | 1.4571 |
321 | 321 | S32100 | 1.4541 |
904L | 904L | N08904 | 1.4539 |
254 SMO* | S31254 | S31254 | 1.4547 |
304H | 304H | S30409 | 1.4948 |
321H | 321H | S32109 | 1.4878 |
309S | 309S | S30908 | 1.4833 |
310S | 310S | S31008 | 1.4845 |
253 MA* | S30815 | S30815 | 1.4835 |
* 254 SMO ja 253 MA ovat Outokumpu Stainless Oy:n tuotemerkkejä.
Nimitys/standardi | UNS | EN |
Inconel 600** | N06600 | 2.4816 |
Monel 400** | N04400 | 2.4360, 2.4361 |
Inconel 625** | N06625 | 2.4856 |
Inconel 625LCF** | N06625 | 2.4856 |
Incoloy 800** | N08800 | 1.4876 |
Incoloy 800H** | N08810 | 1.4958 |
Incoloy 825** | N08825 | 2.4858 |
Hastelloy C4*** | N06455 | 2.4610 |
Hastelloy C-22*** | N06022 | 2.4602 |
Hastelloy C-276*** | N10276 | 2.4819 |
** Inconel, Monel ja Incoloy ovat Special Metals Corporationin tuotemerkkejä.
*** Hastelloy on Haynes International, Inc.:n tuotemerkki.
