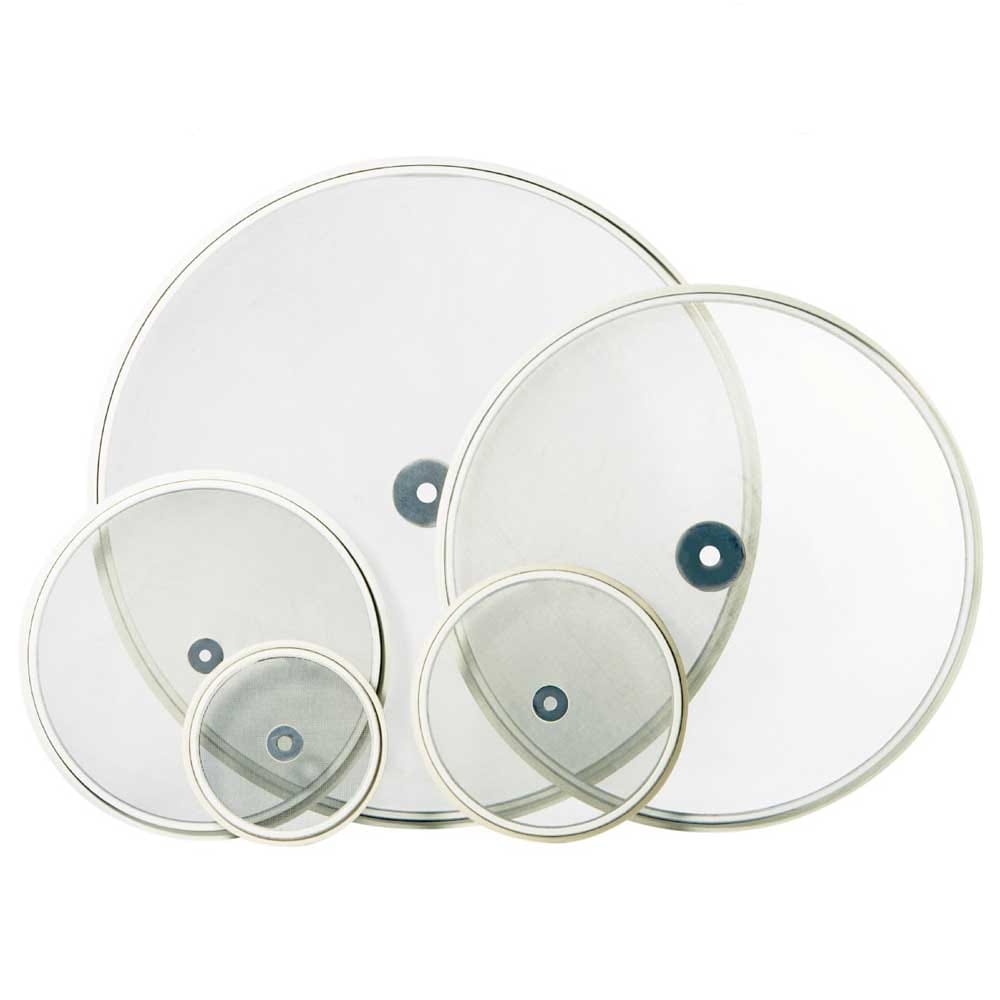

Tärysihtielementit Sweco taso- ja täryseuloihin.

Tärysihtielementit Sweco taso- ja täryseuloihin

Tytäryhtiömme Vercoin valmistaa Swecon lisenssillä alkuperäisiä Sweco Supertaut® PLUS -sihtielementtejä tasoseuloihin ja pyöreisiin täryseuloihin. Käyttökohteen mukaan valittu verkko pingotetaan ja kiinnitetään Sweco-kehysrenkaaseen liimaamalla. Saatavilla on vaihtoehdot myös ATEX-, elintarvike- ja ultraäänikohteisiin.

Seulaverkkoina käytetään yleisimmin AISI 304 tai 316 -teräksestä kudottuja verkkoja, mutta myös muovilankaverkkoja voidaan hyödyntää. Myös Duplex-teräksestä tai AISI 430 -teräksestä tehtyä verkkoa on saatavana ja ne sopivat ferriittisyytensä vuoksi magneettierottimia hyväksi käyttäviin prosesseihin esimerkiksi elintarviketeollisuudessa.

Täryseulan sihtiverkkoelementeistä on saatavana useita eri versiota kuten: Fusion, Sandwich, Sanitary, ultraääni tai hitsaamalla kiinnitettävät reikälevyt ja karkeat verkot. Lisätietoja näistä sihtielementeistä löydät tämän sivun välilehdiltä.

Hyödyt

  • Laaja valikoima metalli- ja muoviverkkoja suoraan varastostamme
  • Rikkoontuneet elementit voidaan verkottaa uudelleen
  • Eri versioita räätälöitävissä käyttökohteen mukaan
  • Saatavilla sihtielementit myös muiden valmistajien täryseuloihin

Hygieeniset Fusion-sihtielementit

SWECO Fusion -seulaelementeissä seulaverkko on sulatettu suoraan patentoituun polymeerikehään ilman liimoja, epokseja tai silikoneja. Yhtenäinen rakenne vähentää rakoja ja helpottaa puhdistusta erityisesti hygieniakriittisissä kohteissa.

  • Ei liimoja, epokseja tai silikoneja prosessikontaktissa
  • Parempi puhdistettavuus ja pienempi kontaminaatioriski
  • Integroitu tiiviste nopeuttaa huoltoa ja vähentää varaosatarvetta
  • Tarkka ja toistettava valmistus takaa tasalaatuisen seulontatuloksen

Itsepuhdistuvat Sandwich-sihtielementit

Sandwich-sihtielementti.

SWECO Sandwich -seulaelementit koostuvat kehysrenkaan päällä olevasta seulaverkosta sekä kehysrenkaan alaosaan kiinnitetystä alaverkosta. Väliin sijoitetut puhdistusrenkaat ja -pallot muodostavat Sandwich-seulaelementin. Puhdistusrenkaat ja -pallot pomppivat alaverkon päällä ja iskevät ylempää seulaverkkoa, jolloin ne irrottavat lähellä aukon kokoa olevia partikkeleita tai kuituja, jotka pyrkivät tukkimaan seulaverkon vähentäen sen avointa pinta-alaa.

Itsepuhdistuvat seulaelementit voidaan toimittaa ruostumattomasta teräksestä, nailonista tai polyesteristä valmistetulla verkolla. Sandwich-seulaelementtejä on saatavilla kaikkiin täryseuloihin kokoluokissa 18–72 tuumaa.

  • Vähentää seulaverkon tukkeutumista
  • Kasvattaa kapasiteettia ja saantoa
  • Pidentää seulaverkon käyttöikää

SanASep-sihtielementit elintarvike- ja lääketeollisuuteen

SanASep-sihtielementit on suunniteltu täyttämään hygienialtaan vaativimpien GMP-prosessien tarpeet. Huolellisesti viimeistellyt pinnat ja jäljitettävä valmistus tekevät niistä luotettavan valinnan säädellyille toimialoille.

  • Erinomainen hygieniataso vaativiin tuotantoympäristöihin
  • Materiaalien jäljitettävyys ja dokumentoitava laatu
  • Elintarvike- ja lääketeollisuuden vaatimusten mukaiset materiaalit
  • Vähentää puhdistuksen ja validoinnin aiheuttamaa työmäärää

SaniPlate® -rei'itetyt seulalevyt

SaniPlate® -rei'itetyt seulalevyt.

SaniPlate®-sihtielementissä on verkon sijaan kehysrenkaaseen integroitu reikälevy. Ratkaisun avulla vältetään perinteisen pistehitsausmenetelmän aiheuttamat raot. Integroitu reikälevy minimoi tuotteen kertymisen rakenteisiin ja helpottaa puhtaanapitoa.

  • Vähemmän tuotekerrostumia ja epäpuhtauksien kertymistä
  • Helpompi puhdistaa kuin perinteiset ratkaisut
  • Parempi prosessihygienia ja pienempi kontaminaatioriski
  • Soveltuu erityisesti elintarvike- ja lääketeollisuuden käyttöön

Ultraääni-sihtielementit

Ultraääni-sihtielementti.

Ultraäänitäryseulojen sihtielementeissä on kehysrenkaaseen liitetty resonaattorikehä, johon seulaverkko liimataan erikoisliiman avulla. Verkon kireys määritetään tarkoin, jotta ultraäänen korkeataajuinen värinä saadaan hyödynnettyä mahdollisimman tehokkaasti verkon puhtaanapitoon ja seulontaprosessin tehostamiseen.

Teollisuuden seulontakohteissa käytetään ultraääntä hyvin monenlaisissa kohteissa. Tärkeimmät niistä ovat luokittelu, poliisisihtaus, pölynpoisto ja laboratorioissa tehtävä tavanomainen analyysiseulonta.

Hitsatut sihtielementit korkeisiin lämpötiloihin

Hitsattu sihtielementti korkeisiin lämpötiloihin.

Hitsatut seulaverkot on suunniteltu kohteisiin, joissa liimapohjaiset rakenteet eivät sovellu korkean lämpötilan tai kemiallisen rasituksen vuoksi.

  • Soveltuu korkeisiin käyttölämpötiloihin
  • Soveltuu hyvin karkeille verkoille
  • Pidentää käyttöikää haastavissa prosesseissa

Tasoseulojen sihtielementit

Tasoseulan sihtielementti.

Suorakaiteen muotoiset sihtielementit suuren kapasiteetin Sweco V3,- MM- RM- ja UM-tasoseuloihin. Tasoseulakehyksen rivat antaa verkolle hyvän tukipinnan ja vankkarakenteinen kehys mahdollistaa tasaisen verkon kireyden koko elementin pinta-alalla. Elementit voidaan toteuttaa myös Fusion- ja Sandwich-rakenteella.

  • Tehokas materiaalin kuljetus ja suuri kapasiteetti
  • Tarkka ja tasainen seulontatulos
  • Kevyt rakenne helpottaa käsittelyä

Mihin Sweco Supertaut® PLUS -sihtielementtejä käytetään?

Sweco Supertaut® PLUS -sihtielementtejä käytetään tasoseuloissa ja pyöreissä täryseuloissa erilaisten materiaalien seulontaan, luokitteluun ja erotukseen. Käyttökohteen mukaan valittu verkko pingotetaan ja kiinnitetään kehysrenkaaseen, jolloin elementti voidaan räätälöidä prosessin vaatimusten mukaan.

Millainen seulaverkko sopii täryseulaan?

Täryseulan seulaverkko valitaan seulottavan materiaalin, aukon koon, hygieniavaatimusten ja prosessiolosuhteiden mukaan. Yleisiä vaihtoehtoja ovat AISI 304- ja AISI 316 -ruostumattomat teräsverkot, muovilankaverkot sekä Duplex- ja AISI 430 -teräsverkot.

Milloin itsepuhdistuva Sandwich-seulaelementti kannattaa valita?

Sandwich-rakenne sopii kohteisiin, joissa seulaverkko tukkeutuu helposti lähellä aukon kokoa olevista partikkeleista tai kuiduista. Puhdistusrenkaat ja -pallot irrottavat verkkoon tarttuvaa materiaalia, mikä auttaa ylläpitämään kapasiteettia ja pidentämään verkon käyttöikää.

Mikä on Fusion-sihtielementti ja miksi se sopii hygieniakriittisiin prosesseihin?

Fusion-sihtielementissä seulaverkko on sulatettu suoraan polymeerikehään ilman liimoja, epokseja tai silikoneja. Yhtenäinen rakenne vähentää rakoja, helpottaa puhdistusta ja pienentää kontaminaatioriskiä esimerkiksi elintarvike- ja hygieniasovelluksissa.

Mitkä sihtielementit sopivat elintarvike- ja lääketeollisuuteen?

Elintarvike- ja lääketeollisuuden vaativiin prosesseihin soveltuvat erityisesti SanASep-sihtielementit, Fusion-sihtielementit ja SaniPlate®-seulalevyt. Niissä korostuvat hygienia, puhdistettavuus, materiaalien jäljitettävyys ja dokumentoitava laatu.

Milloin ultraääni-sihtielementti on oikea valinta?

Ultraääni-sihtielementti soveltuu kuivaseulontakohteisiin, joissa halutaan tehostaa verkon puhtaanapitoa ja seulontaprosessia korkeataajuisen värinän avulla. Tyypillisiä käyttökohteita ovat luokittelu, poliisisihtaus, pölynpoisto ja laboratorioiden analyysiseulonta.

Milloin hitsattu seulaelementti kannattaa valita?

Hitsattu seulaelementti on hyvä vaihtoehto kohteisiin, joissa liimapohjaiset rakenteet eivät sovellu esimerkiksi korkean lämpötilan, kemiallisen rasituksen tai karkean verkon vuoksi. Hitsattu rakenne parantaa kestävyyttä haastavissa prosessiolosuhteissa.

Onko sihtielementtejä saatavana myös tasoseuloihin?

Kyllä. Suorakaiteen muotoisia sihtielementtejä valmistetaan suuren kapasiteetin Sweco V3-, MM-, RM- ja UM-tasoseuloihin. Tasoseulakehyksen rivat tukevat verkkoa ja mahdollistavat tasaisen kireyden koko elementin alueella.
