Metallinen sihtiverkko

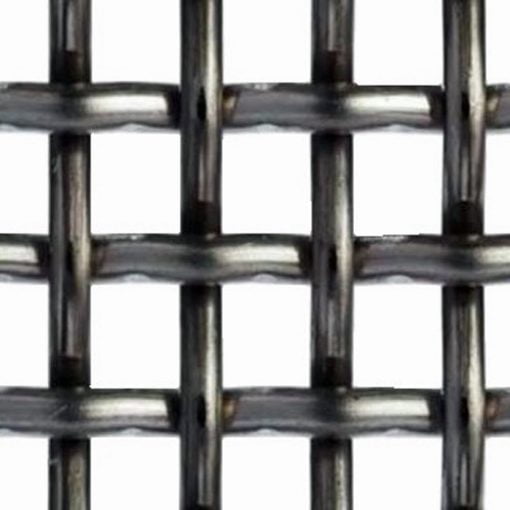

Bopp-metalliverkot valmistetaan itse jalostetuista metallilangoista automaattisilla kutomakoneilla yli sadan vuoden kokemuksella. Metalliverkkojen yleisin kudontatapa on ns. palttinasidos, jossa lanka kulkee sekä kuteessa että loimessa yhden yli ja yhden ali. Tällä kudontatavalla verkon aukko on neliön muotoinen ja soveltuvia käyttökohteita löytyy mm. seulonnasta ja luokittelusta. Suodatusaste alkaen 20 µm (635 mesh).

Yleisimmät valmistusmateriaalit ovat ruostumaton teräs DIN 1.4301 (AISI 304) ja haponkestävä teräs DIN 1.4401 (AISI 316). Valikoimasta vaativiin kemiallisiin olosuhteisiin tai korkean lämpötilan kohteisiin löytyy myös erikoismateriaaleja kuten AISI 904, Hastelloy X, FeCrO3 ja titaani. Elintarviketeollisuuteen toimitamme yleisesti AISI 430 terästä, joka havaitaan tehokkaammin metallinilmaisimissa ja tarttuu magneetteihin.

Verkko voidaan tarvittaessa pinnoittaa esimerkiksi Teflonilla tai nanopinnoittaa esim. kullalla, titaanilla tai platinalla.

Hyödyt

  • Tarkka kudonta, pienet hajonnat
  • Laaja varastovalikoima eri verkkoja ja leveyksiä
  • Erinomainen applikaatio-osaaminen
  • Myös räätälöidyt tuotteet

Käsitteet

Verkkorullan pituussuuntaiset langat ovat loimilankoja, poikittaissuuntaiset kudelankoja

Mesh-luku:

Mesh-luku kertoo, kuinka monta lankaa/tuuma
-> esim 60 mesh = 60 lankaa/tuuma (yhteen suuntaan)
-> mitä suurempi mesh-luku sitä pienempi aukkokoko

Mesh-luku = 25,4 / (w+d), jossa:
w = aukkokoko, mm
d = Langan halkaisija, mm

Avoin pinta-ala:

Kertoo mikä osuus aukkojen yhteispinta-ala on koko verkon pinta-alasta
-> ilmaistaan %-lukuna
-> symboli Ao
-> mitä ohuempi lanka sitä suurempi avoin pinta-ala

Ao = (w/(w + d))² x 100%
