Spiraalitiiviste BPG 9336 SIC Grafiitti-täyte (ASME B16.20)

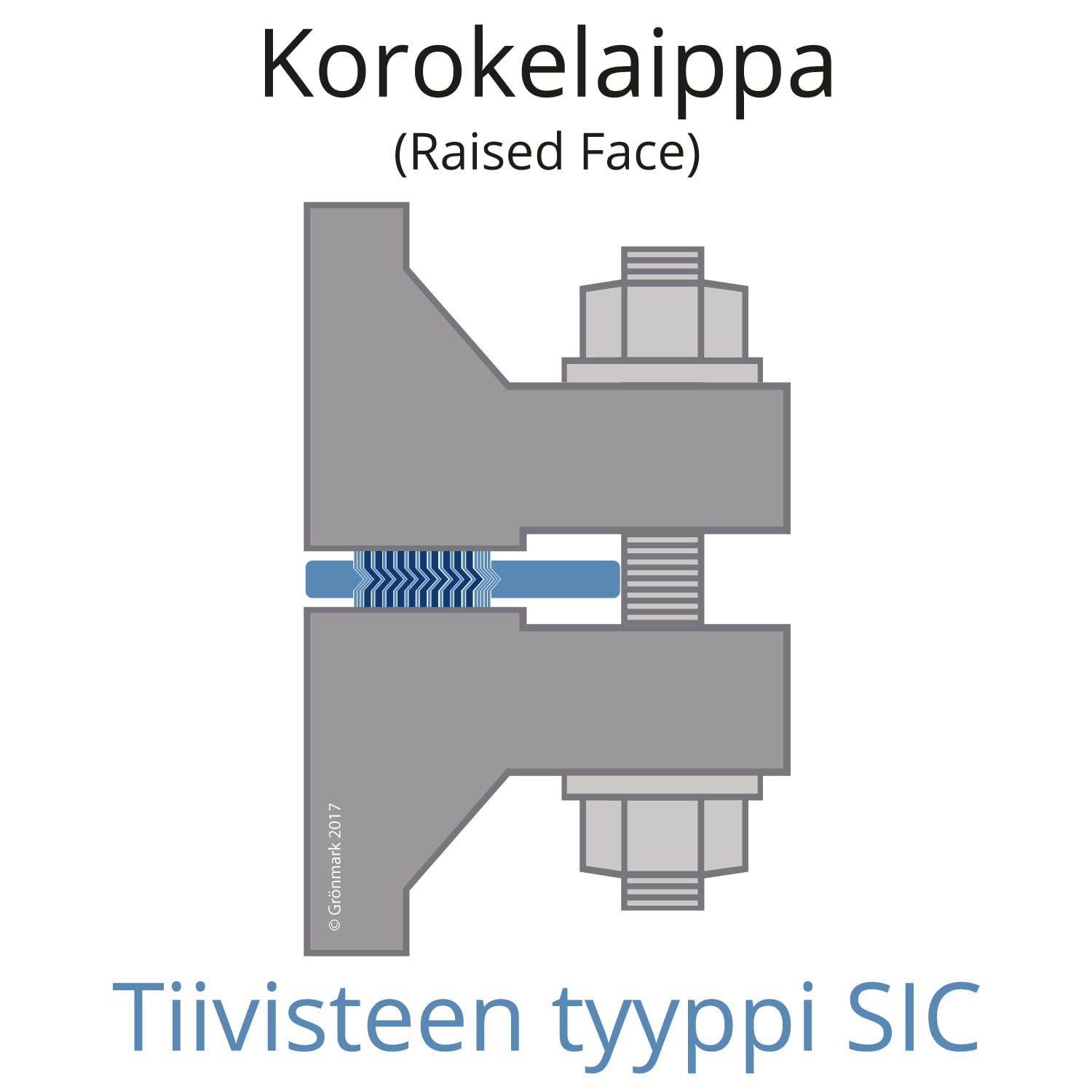

Spiraalitiiviste sisä- ja ulkorenkaalla on yleisimmin käytetty rakennetyyppi ja tämä tuumamitoitettu spiraalitiiviste soveltuu käytettäväksi standardin ASME B16.47 mukaan mitoitetuissa NPS-korokelaipoissa (raised face -laipoissa). Ulkorengas keskittää tiivisteen ja sisärengas pienentää virtauksen aiheuttamaa turbulenssia ja vähentää täten laippojen kulumista. Tiivisteiden mitat noudattavat The American Society of Mechanical Engineers (ASME) laatiman standardin B16.20-2012 mukaista tuumamitoitusta.
Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. Puhtausasteeltaan 98-prosenttinen grafiitti on yleisimmin spiraalitiivisteissä käytetty pehmeä tiivisteosa ja sillä saavutetaan hyvä paineen- ja lämpötilan kesto.
Hyödyt
- Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
- Luotettava
- Vankka rakenne
- Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
- Helppo asentaa
Rakenne

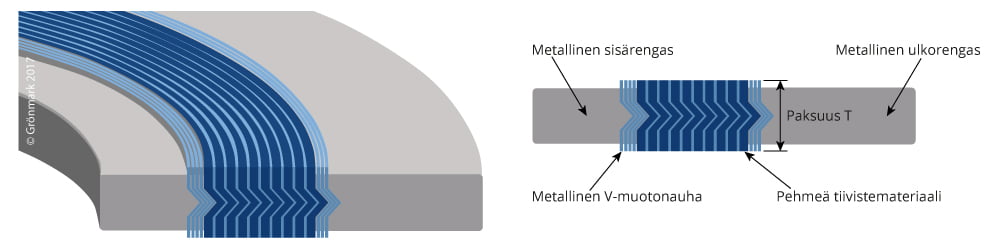

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan ja renkaiden materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Vakiotuotteissa V-muotonauhan materiaali on sama kuin sisärenkaan materiaali. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm, mikä on varastotuotteiden vakiopaksuus.
Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.
Tuotemerkintä

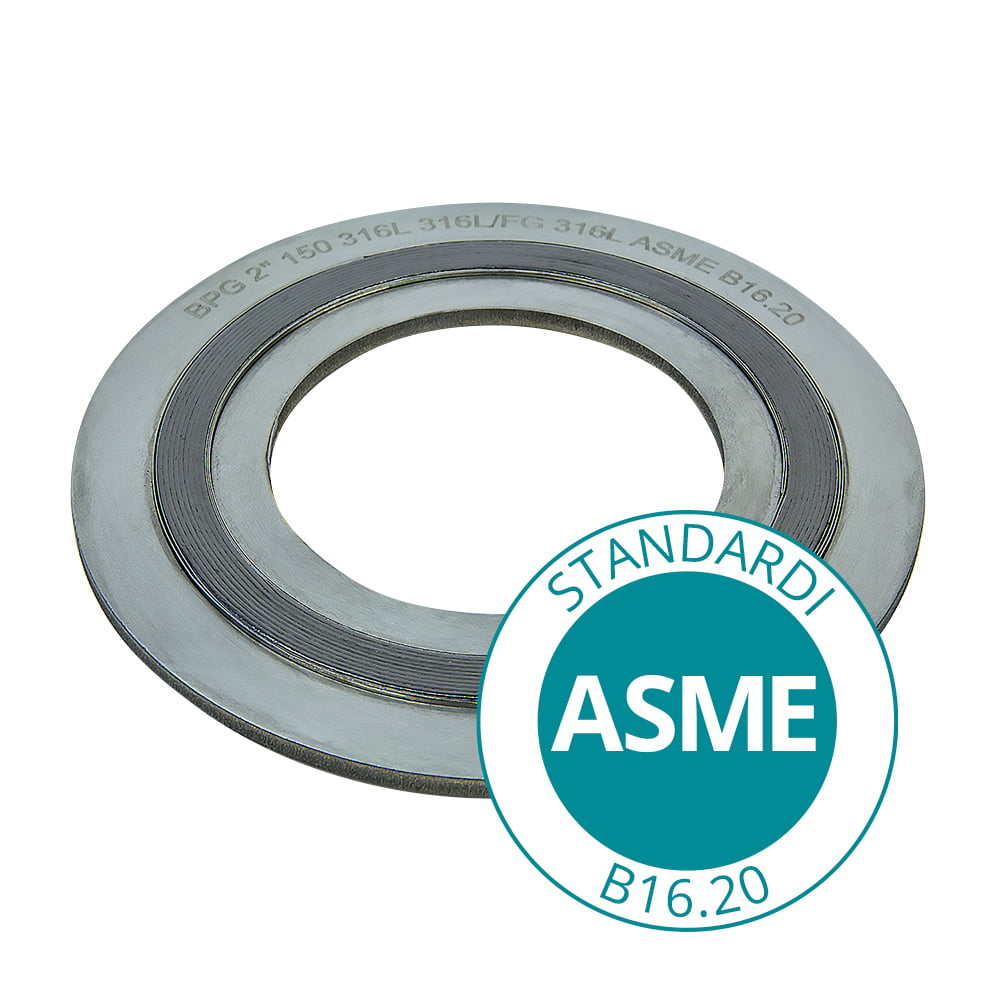

Burgmann-spiraalitiivisteiden tuotemerkintä on laserkaiverrettu ulkorenkaaseen. Tuotemerkintä BPG 2″ 150 304 304/FG CS ASME B16.20 tarkoittaa seuraavaa:
- BPG = valmistajan nimi (Burgmann Packings Group)
- 2″ 150 = Soveltuvan NPS-laipan tuumamitta ja paineluokka
- 304 = sisärenkaan materiaali
- 304/FG = V-muotonauhan materiaali ja pehmeä tiivistemateriaali (FG = Flexible Graphite)
- CS = ulkorenkaan materiaali
- ASME B16.20 = standardi, jonka mukaan tiiviste on valmistettu
Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SIC, paineluokka-aluetta ja tiivisteen paksuutta.
Käyttökohteet
Lämpötilan käyttöalue on -30°C … +550°C ja tiiviste kestää painetta aina 400 bar asti.
Grafiittitäytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten sekä öljynjalostamoiden laippatiivisteenä korkeissa lämpötiloissa ja paineissa.
Materiaalivaihtoehdot
Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. Ulko- ja sisärenkaat sekä V-muotonauha voidaan valmistaa useista eri materiaaleista. Tiivisteiden hiiliteräsosat on vakiotuotteissa epoksimaalattu siniseksi, mutta myös galvanointi on mahdollinen pintakäsittelyvaihtoehto. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.
EN-materiaalinumero | Tuotenimi / muu standardi |
– | Hiiliteräs / CS / CRS |
EN 1.4301 | AISI 304 |
EN 1.4404 | AISI 316L |
EN 1.4438 | AISI 317L |
EN 1.4410 | Super Duplex (UNS S32750) |
EN 1.4462 | Duplex (UNS S31803) |
EN 1.4539 | AISI 904L |
EN 1.4541 | AISI 321 |
EN 1.4571 | AISI 316Ti |
EN 2.4360 | Monel 400 |
– | Titaani Gr. 2 |
EN 2.4660 | A-20 (8020) |
EN 2.4819 | Hastelloy C276 |
EN 2.4816 | Inconel 600 |
EN 2.4856 | Inconel 625 |
EN 2.4858 | Incoloy 825 |
Värimerkintä
Keskitysrenkaan ulkoreunaan on merkitty standardin mukaisella värikoodauksella V-muotonauhan ja pehmeän tiivisteosan materiaalit. Värimerkintä tehdään, jotta spiraaliosan valmistusmateriaalit on nähtävissä myös laippaliitokseen asennetusta tiivisteestä. V-muotonauhan materiaalin merkintätapana on ulkoreunan yhtenäinen maalaus ja tämän päälle on raidoilla maalattu pehmeän tiivisteosan materiaalimerkintä. Standardin mukaiset värikoodit löytyvät alla olevista taulukoista. Kaikille materiaaleille ei standardissa ole annettu värikoodia ja nämä materiaalit voimme merkitä toiveittenne mukaisesti.
EN-materiaalinumero | Tuotenimi / muu standardi | EN1514-2 värikoodi |
– | Hiiliteräs / CS / CRS | Hopea |
EN 1.4301 | AISI 304 | Keltainen |
EN 1.4404 | AISI 316L | Vihreä |
EN 1.4438 | AISI 317L | |
EN 1.4410 | Super Duplex (UNS S32750) | |
EN 1.4462 | Duplex (UNS S31803) | |
EN 1.4539 | AISI 904L | |
EN 1.4541 | AISI 321 | Turkoosi |
EN 1.4571 | AISI 316Ti | |
EN 2.4360 | Monel 400 | Oranssi |
– | Titaani Gr. 2 | Violetti |
EN 2.4660 | A-20 (8020) | Musta |
EN 2.4819 | Hastelloy C276 | Beige |
EN 2.4816 | Inconel 600 | Kulta |
EN 2.4856 | Inconel 625 | Kulta |
EN 2.4858 | Incoloy 825 | Valkoinen |
Pehmeän tiivisteosan materiaali | EN1514-2 värikoodi |
PTFE | Valkoiset raidat |
Joustava grafiitti (FG) | Harmaat raidat |
Mica-mineraali | Vaaleanpunaiset raidat |
