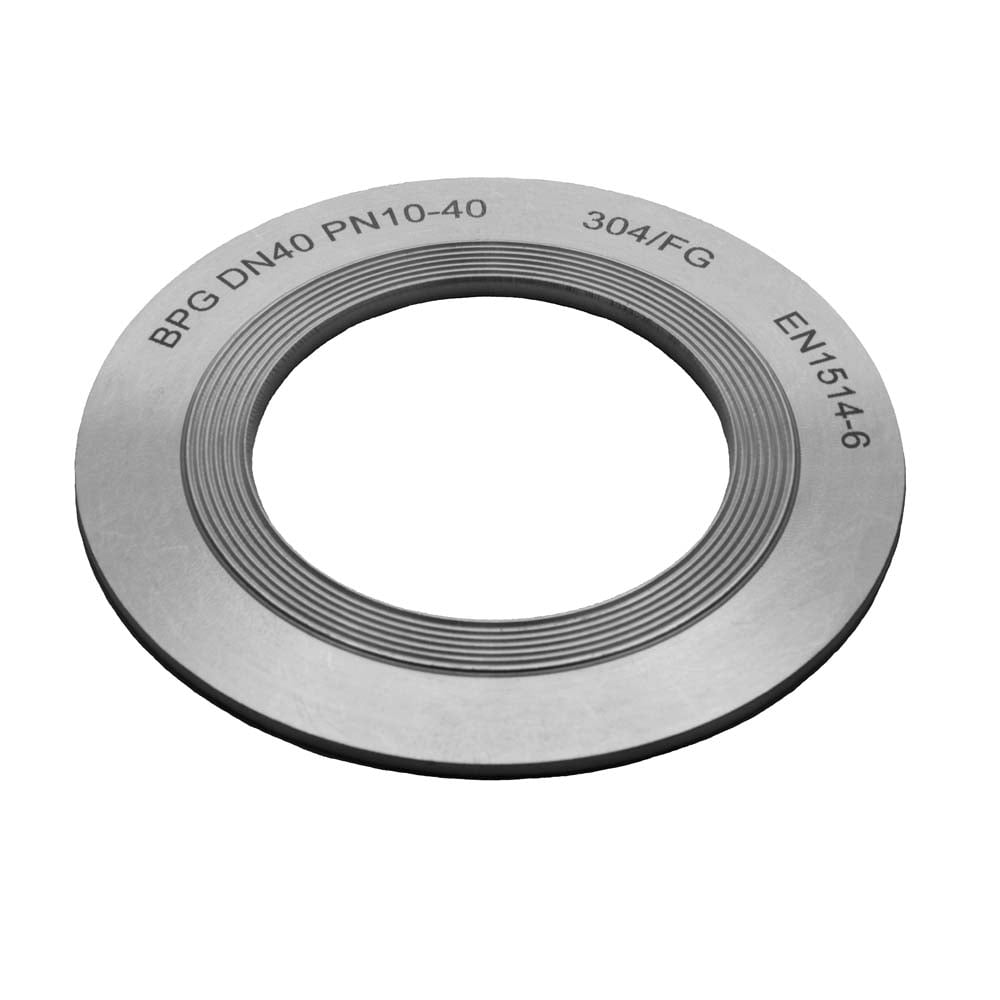

Kampaprofiilitiiviste BPG 9470F Grafiitti-täyte (EN1514-6)

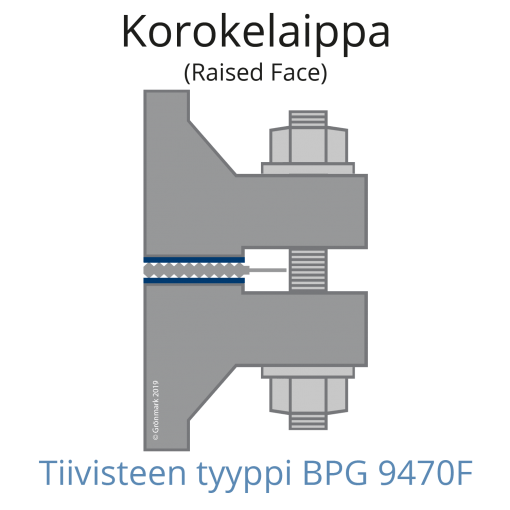

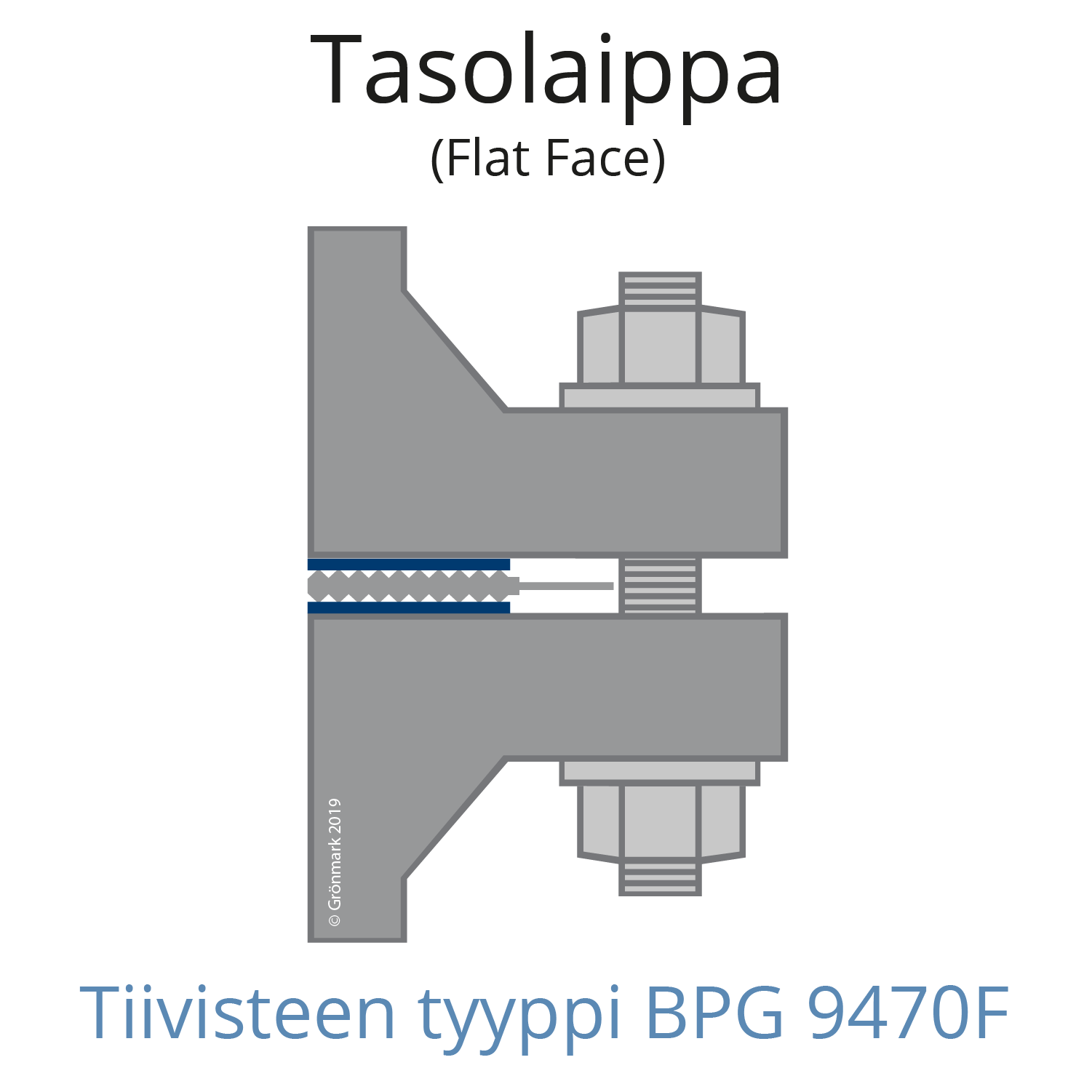

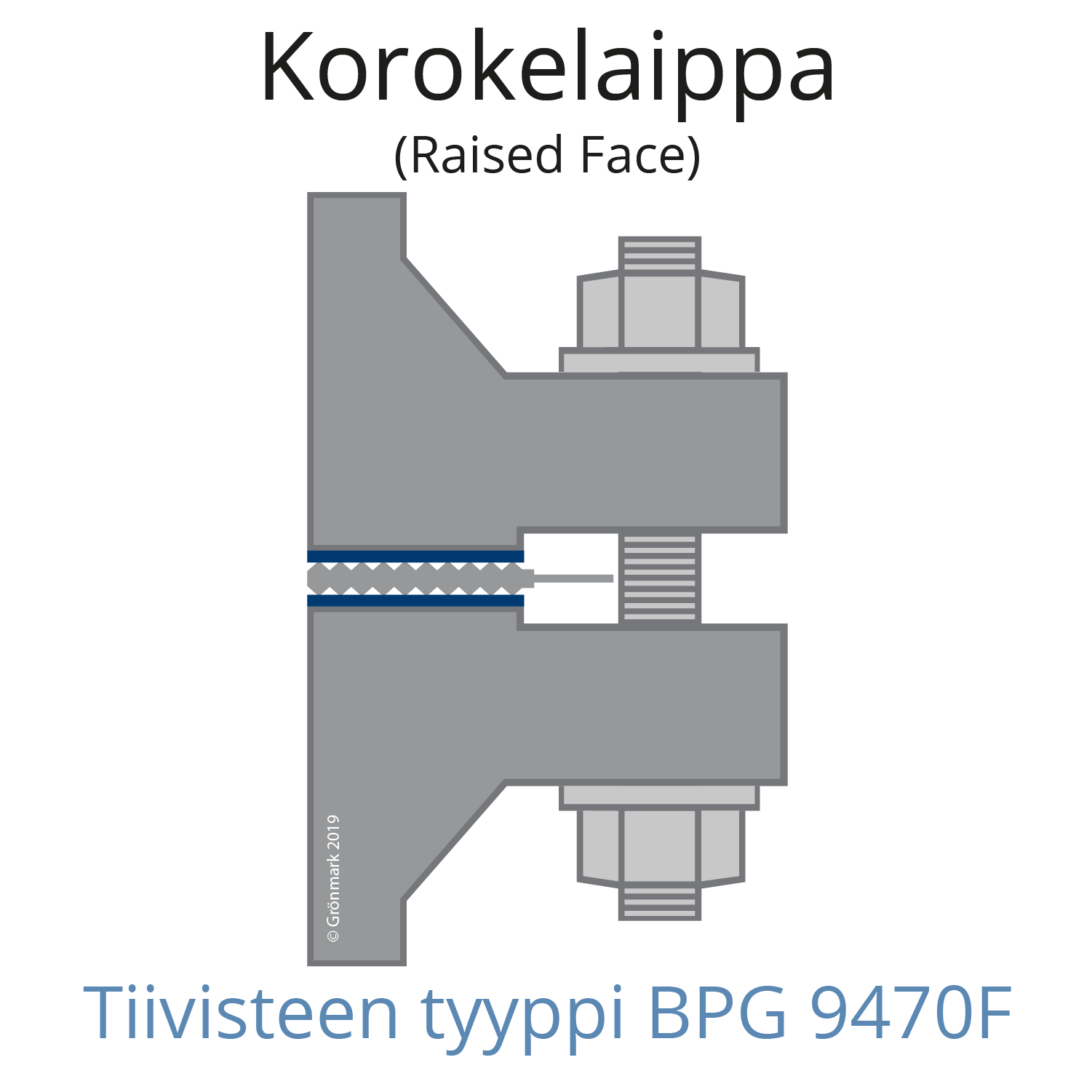

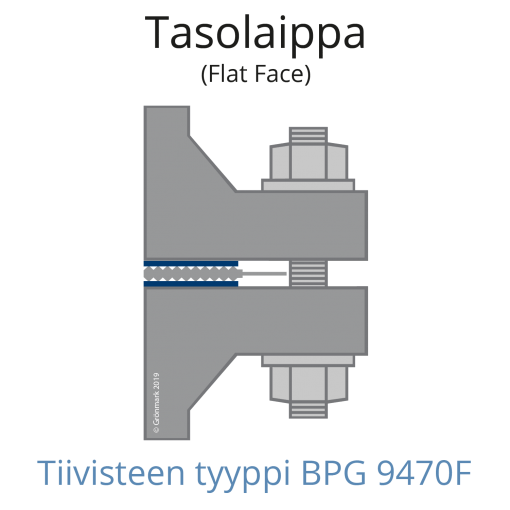

Kampaprofiilitiiviste BPG 9470F standardin EN1514-6 mukaisella mitoituksella soveltuu käytettäväksi taso- ja korokelaipoissa (flat face ja raiced face -laipoissa). Näissä standardilaipoissa vaarnat keskittävät ulkorenkaallisen tiivisteen laipan keskelle, mikä pienentää virtauksen aiheuttamaa turbulenssia ja vähentää täten laippojen kulumista.

Puhtausasteeltaan 98-prosenttinen grafiitti on yleisimmin käytetty pehmeä tiivisteosa ja sillä saavutetaan hyvä paineen- ja lämpötilan kesto. Kriittisissä kohteissa, kuten ydinvoimalakäytössä, käytetään puhtausasteeltaan 99,85-prosenttista grafiittia.

Hyödyt

Vankka rakenne
Helppo asentaa
Luotettava
Hyvä tiiveys jo alhaisella pintapaineella.
Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
Oikeilla materiaalivalinnoilla saavutetaan hyvä kemiallinen ja lämpötilojen kesto

Pyydä tarjous

Rakenne

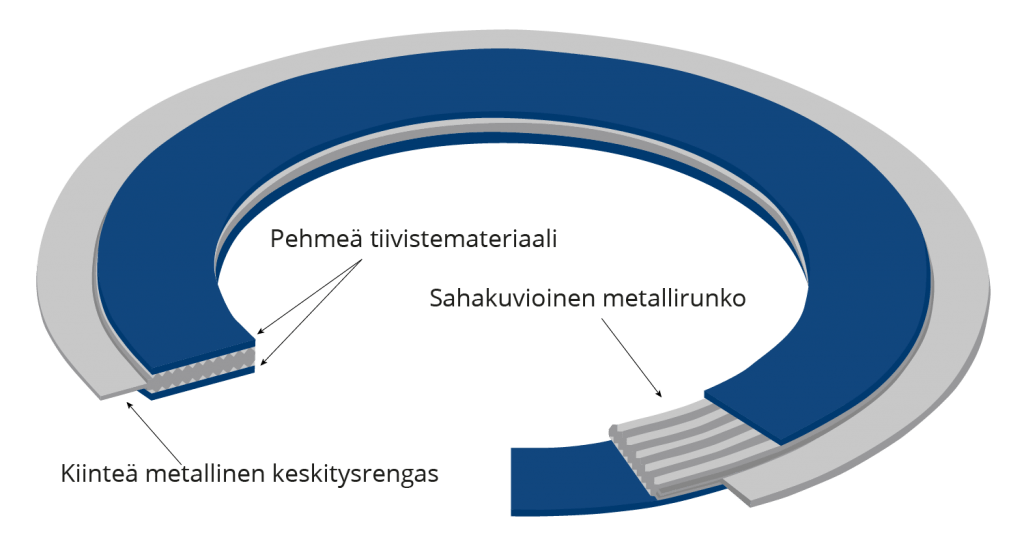

Kampaprofiilitiiviste valmistetaan kiinteästä sahakuvioisesta metallirungosta, joka on päällystetty pehmeällä tiivistemateriaalilla molemmin puolin. Pehmeä tiivisteosa voi olla esimerkiksi eri puhtausasteista grafiittia. Valitun laippatyypin mukaan kampaosa voi olla ilman ulkoista metallista rengasta. Taso- ja korokelaipoissa käytetään kampaosan lisäksi kiinteää tai irtonaista keskitysrengasta. Tiivisteen materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista.

Käyttökohteet

Lämpötilan käyttöalue on -30°C … +550°C ja tiiviste kestää painetta aina 400 bar asti.

Grafiittitäytteinen kampaprofiilitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten, öljynjalostamoiden ja kaasulaitosten laippatiivisteenä korkeissa lämpötiloissa ja paineissa. Kampaprofiilitiiviste soveltuu käytettäväksi myös lämmönvaihtimissa, putkiliittimissä, miesluukuissa sekä kansissa.
