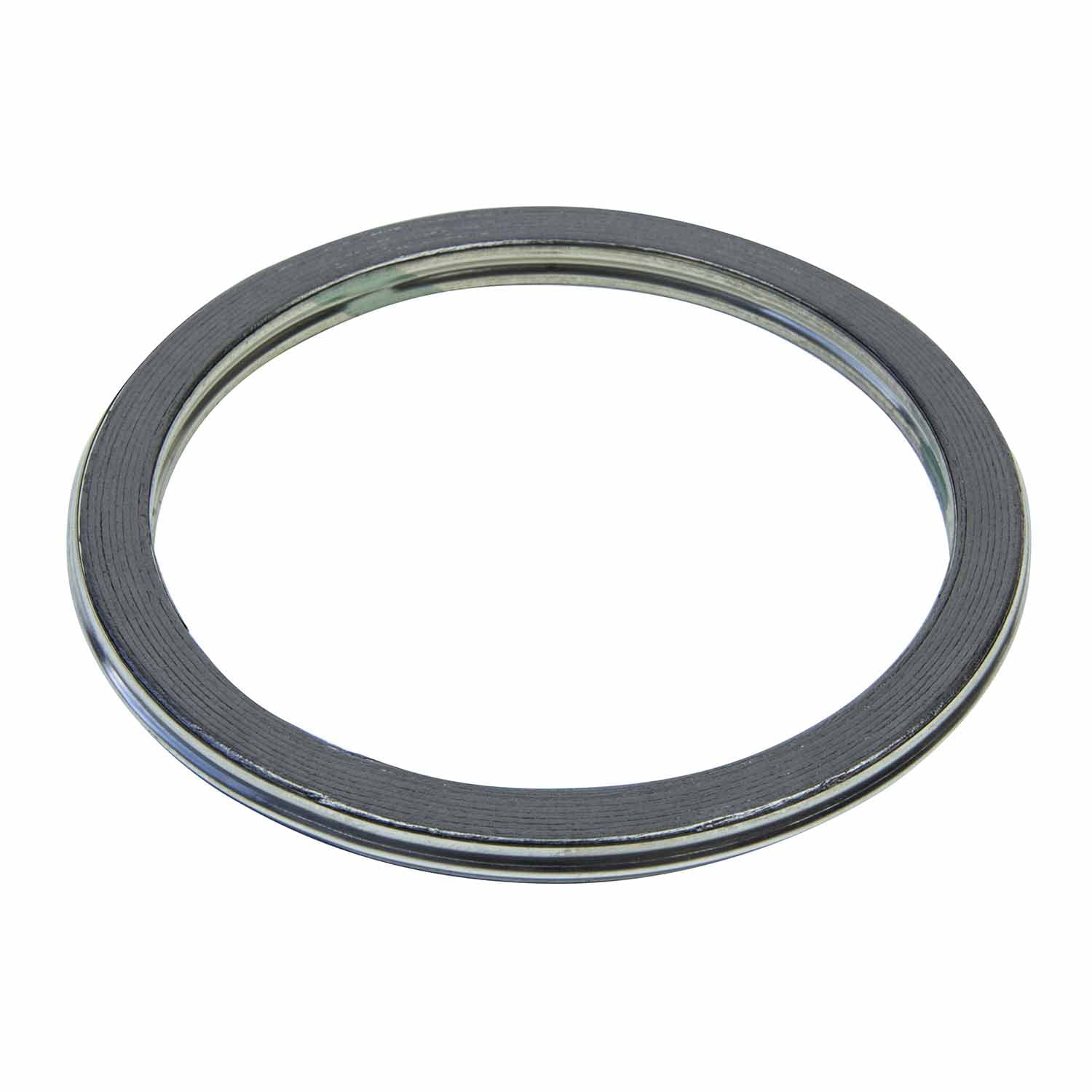

Spiraalitiiviste BPG 9336 S Grafiitti-täyte (EN 1514-2)

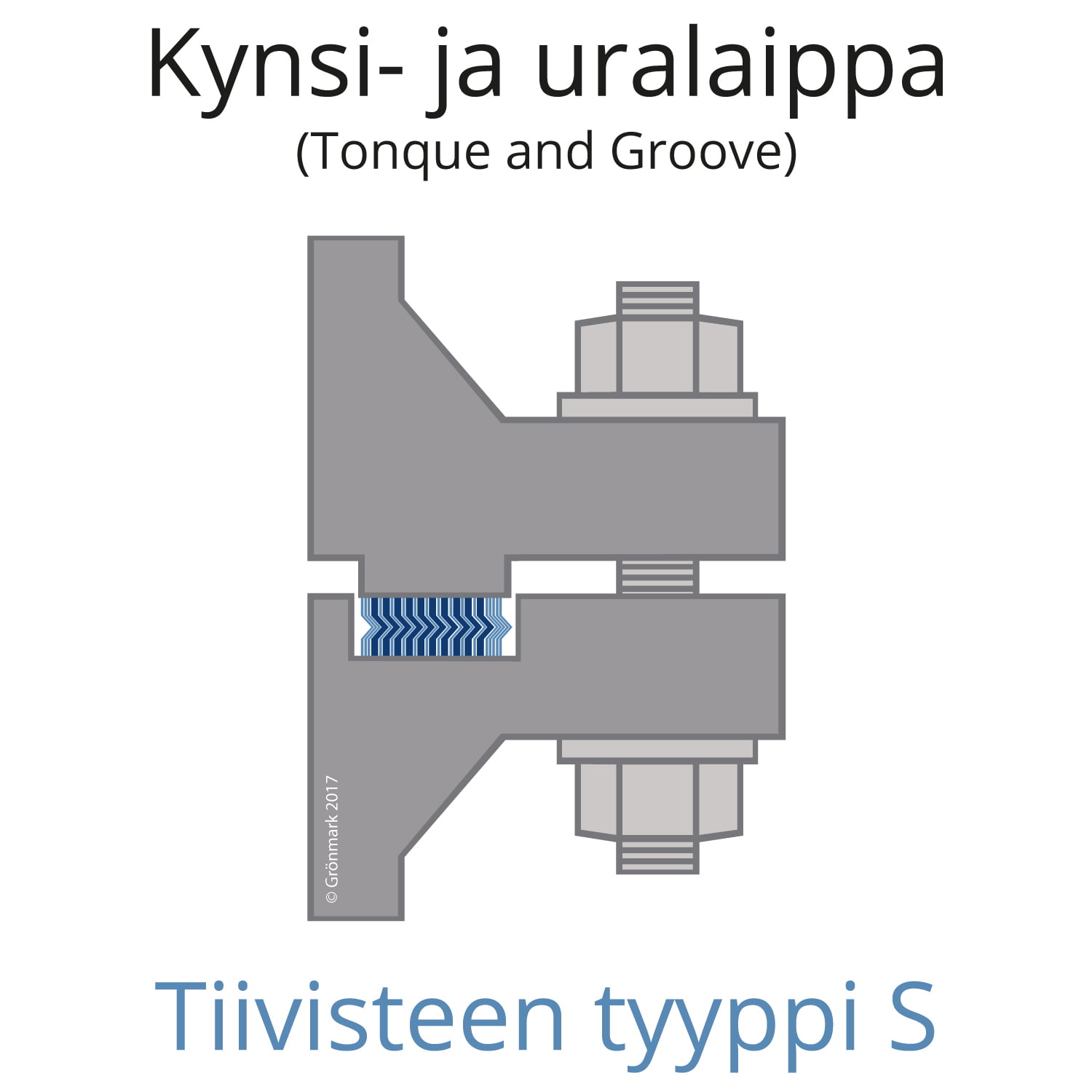

Spiraalitiiviste BPG 9336S kynsi- ja uralaippaliitoksessa

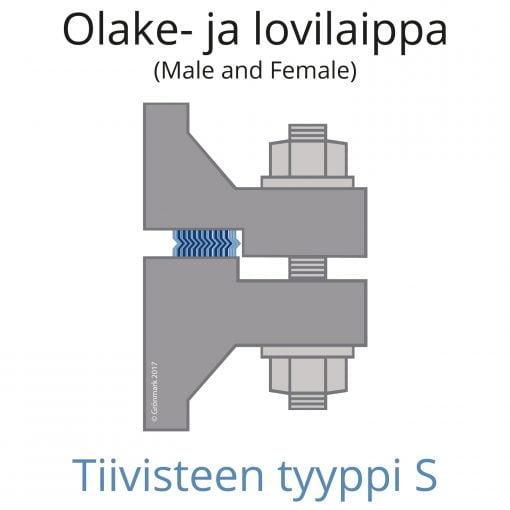

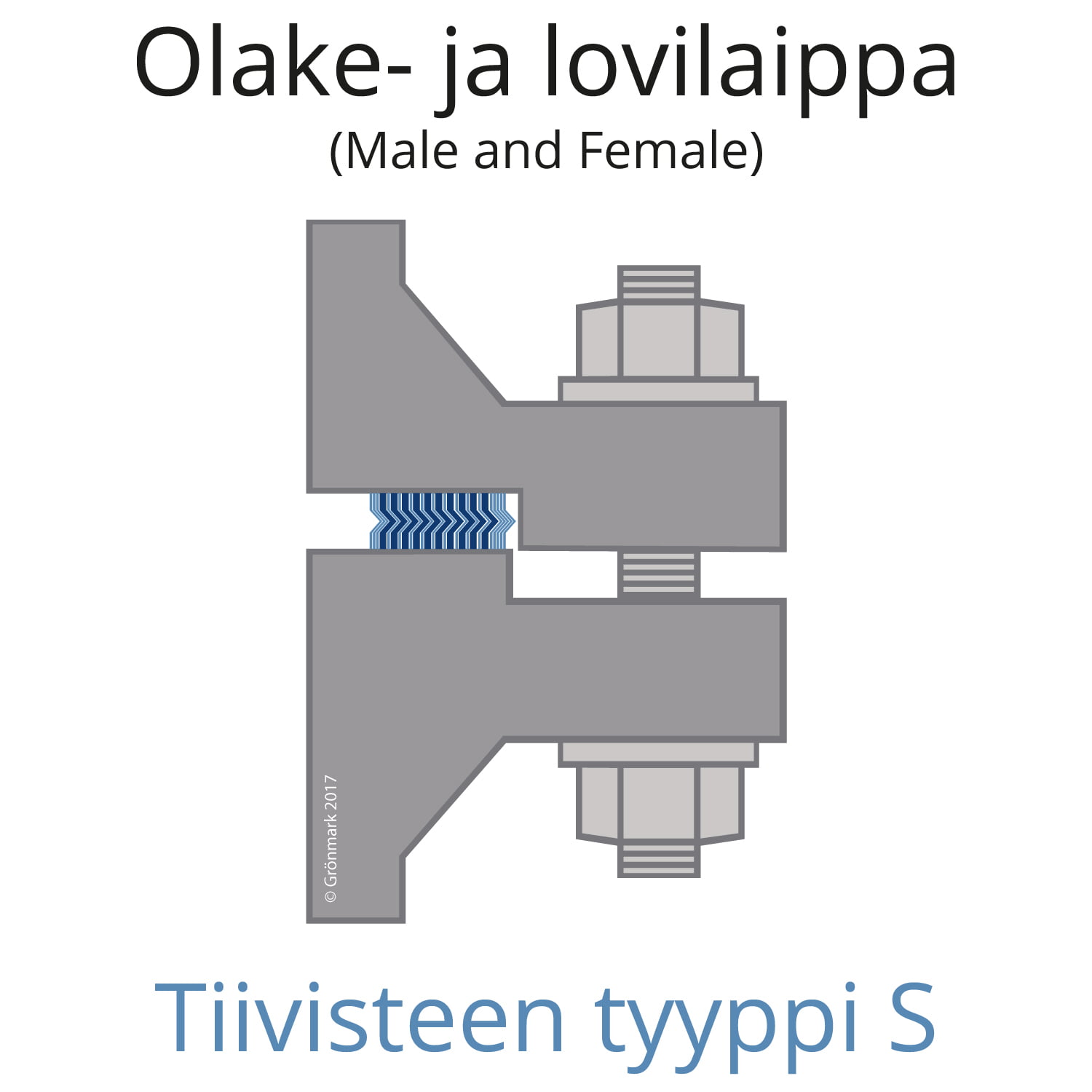

Spiraalitiiviste BPG 9336S olake- ja lovilaippaliitoksessa

Spiraalitiiviste BPG 9336 S Grafiitti-täyte (EN 1514-2)

Spiraalitiiviste ilman sisä- ja ulkorengasta soveltuu parhaiten käytettäväksi kynsi- ja uralaippapareissa (Tongue and Groove). Siitä voidaan käyttää myös lovetuissa laippapareissa (Male and Female), joissa ei myöskään tarvita tiivisteen keskittävää ulkorengasta.

Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. Puhtausasteeltaan 98-prosenttinen grafiitti on yleisimmin spiraalitiivisteissä käytetty pehmeä tiivisteosa ja sillä saavutetaan hyvä paineen- ja lämpötilan kesto. Kriittisissä kohteissa, kuten ydinvoimalakäytössä, käytetään puhtausasteeltaan 99,85-prosenttista grafiittia.

Hyödyt

Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
Luotettava
Vankka rakenne
Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
Helppo asentaa

Pyydä tarjous

Rakenne

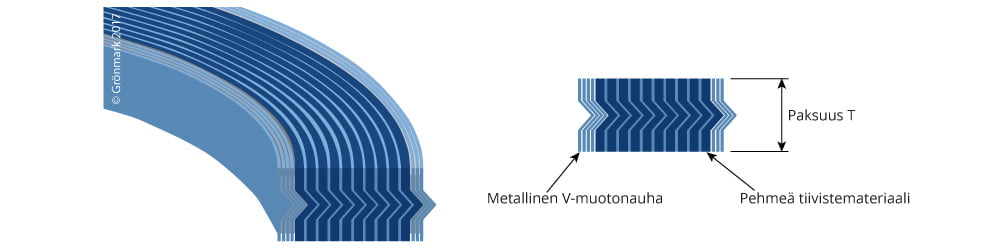

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan materiaali voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm.

Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.

Tuotemerkintä

Tuotemerkintä BPG 100-40 304/FG EN1514-2 tarkoittaa seuraavaa:

BPG = valmistajan nimi (Burgmann Packings Group)
100-40 = tiivisteen DN-mitta ja paineluokka
304/FG = V-muotonauhan materiaali ja pehmeä tiivistemateriaali (FG = Flexible Graphite)
EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu

Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336S, paineluokka-aluetta ja tiivisteen paksuutta.

Käyttökohteet

Lämpötilan käyttöalue on -30°C … +550°C ja tiiviste kestää painetta aina 400 bar asti.

Grafiittitäytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten sekä öljynjalostamoiden laippatiivisteenä korkeissa lämpötiloissa ja paineissa.

Saatavuus

Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. V-muotonauha voidaan valmistaa useista eri materiaaleista. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.

EN-materiaalinumero	Tuotenimi / muu standardi
–	Hiiliteräs / CS / CRS
EN 1.4301	AISI 304
EN 1.4404	AISI 316L
EN 1.4438	AISI 317L
EN 1.4410	Super Duplex (UNS S32750)
EN 1.4462	Duplex (UNS S31803)
EN 1.4539	AISI 904L
EN 1.4541	AISI 321
EN 1.4571	AISI 316Ti
EN 2.4360	Monel 400
–	Titaani Gr. 2
EN 2.4660	A-20 (8020)
EN 2.4819	Hastelloy C276
EN 2.4816	Inconel 600
EN 2.4856	Inconel 625
EN 2.4858	Incoloy 825
