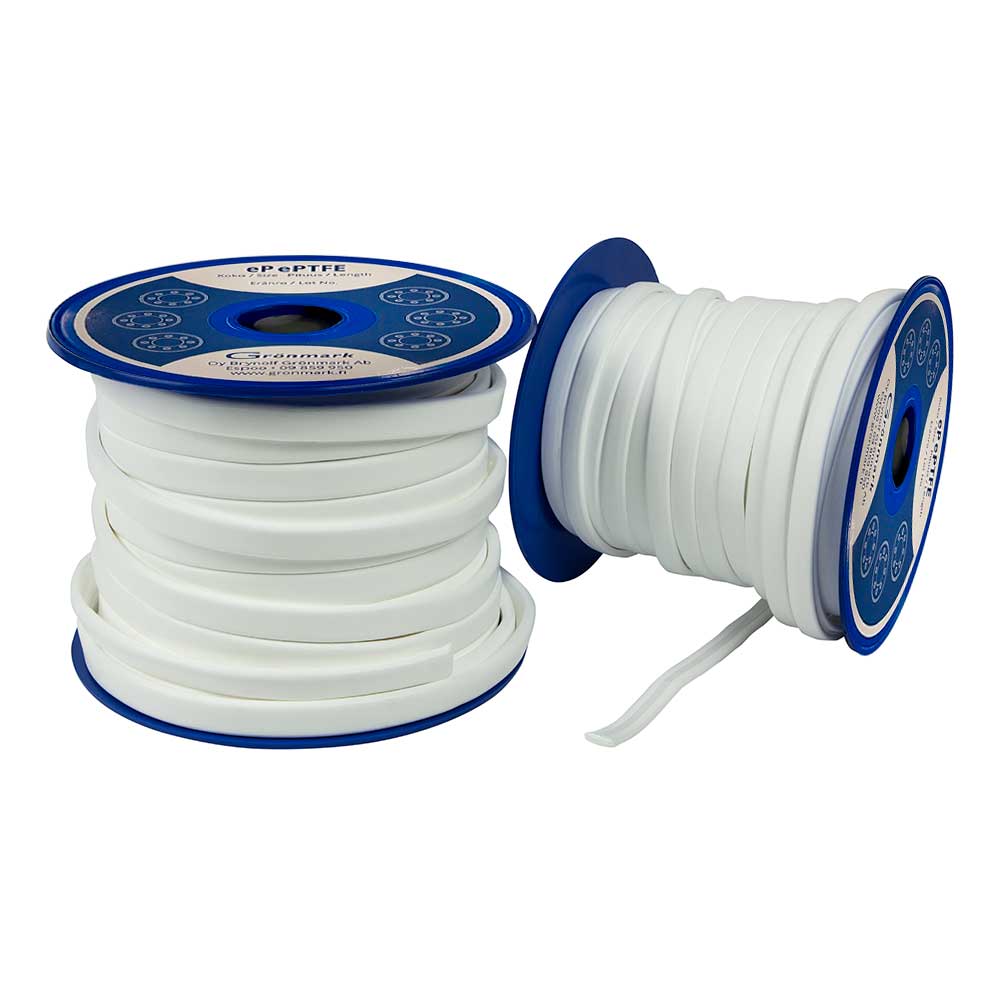

PTFE-tiivistenauha eP kiinnitysteipillä

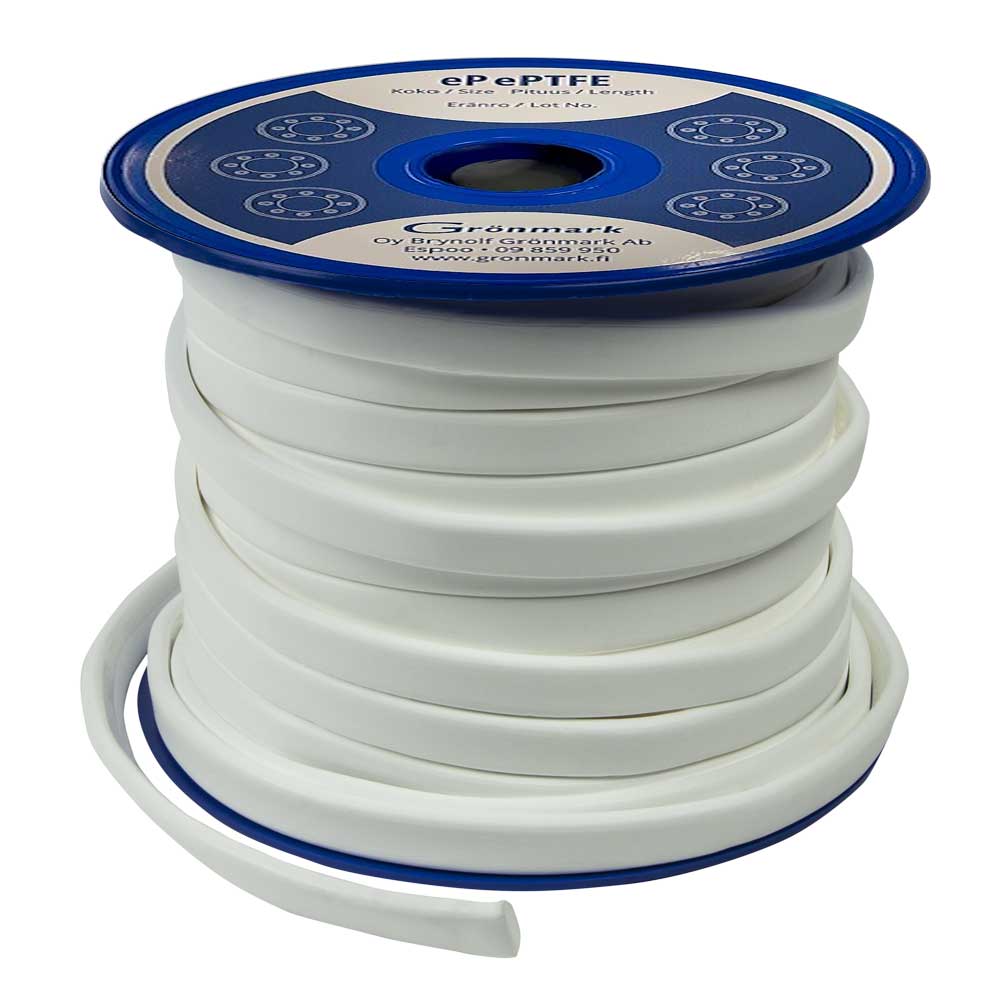

Grönmark eP ePTFE-tiivistenauha on valmistettu 100 % paisutetusta PTFE:stä ja siinä on toisella puolella asennusta helpottava kiinnitysteippi. Erinomaisen joustavuuden, sitkeyden ja muotoutuvuuden ansiosta tiivistenauha soveltuu myös hieman kuluneille tiivistyspinnoille. Tiivistettä voidaan käyttää metalli-, lasi- ja muovilaippaliitoksien lisäksi useissa erilaisissa staattisissa tiivistyskohteissa. PTFE-nauhalla on loistava kemiallinen kesto pH-alueella 0-14 ja lämpötilan käyttöalue on erittäin laaja (-240 °C / +280 °С).
Tiivistenauhalla on BAM-, DVGW- ja TA Luft -hyväksyntä. Materiaalit täyttävät elintarvikevaatimukset.
Hyödyt
- Laaja lämpötilan ja pH:n käyttöalue
- Hydrofobinen, kestää UV-säteilyä ja sillä on pitkä hyllyikä
- Helppo asentaa ja korvaa hektisissä seisokeissa leikatut tasotiivisteet
- Erittäin pieni materiaalihukka
Käyttökohteet
PTFE-tiivistenauha eP soveltuu käytettäväksi metalli-, lasi- keraami- ja muovilaippaliitoksien lisäksi useissa erilaisissa staattisissa tiivistyskohteissa, kuten savukaasu- ja ilmastointikanavissa, lasikuitusäiliöissä, miesluukuissa ja erilaisten koneenosien tiivisteinä. PTFE-tiivistenauha soveltuu hyvin esimerkiksi suurikokoisiin paljetasaimiin, joihin ei ole kokonsa puolesta saatavilla levyistä leikattuja liitoksettomia tasotiivisteitä.
- pH-kesto 0-14
- Lämpötilan käyttöalue -240 °C – +280 °С
- Lämmönjohtavuus 0,1 kCal/mh°C
Varmista PTFE:n soveltuvuus käyttökohteeseen ennen asennusta.
Asennusohje
Huomautus
Nämä ohjeet on tarkoitettu kunnossapidon työnjohdolle, suunnittelijoille ja asentajille, jotka toimivat laippojen, kansien sekä luukkujen kunnossapidossa. Nämä ohjeet on tarkoitettu auttamaan tiivisteen oikeaoppisessa asennuksessa, huomioiden, että tiivisteen asentamisen ja liitoksen saa suorittaa vain laippaliitosasentajan pätevyyden omaavat henkilöt (standardin SFS-EN 1591-4 mukainen pätevyystodistus). Ennen työn aloitusta varmista asentajien ammattitaito ja mahdollisesti tarvittavat erikoispätevyydet, esim. jos asennuskohteena on lämmönvaihtimet tai painelaitteet tai asennuskohteen väliaineena/sisältönä on syövyttäviä kemikaaleja korkeassa paineessa ja lämpötilassa. Parhaan mahdollisen tiiveyden saavuttamiseksi, noudata kaikkia ohjeessa mainittuja vaiheita.
Työturvallisuus
Ennen asennustyön aloittamista on huomioita turvallisen työskentelyn vaatimat tarkistukset ja varmistukset mm. seuraavien kohtien osalta:
- Varmista, että olet oikeassa työkohteessa
- Hanki työn aloittamiseen lupa operaattorilta
- Lue työmääräin ja kaikki asennusohjeet huolellisesti
- Hanki sokeointitodistus ja työn turvallisuuden suunnitelma
- Varmista, että putkisto on paineeton
- Käytä kaikkia vaadittuja henkilökohtaisia suojavarusteita
- Tarkista, että työkalut ja tarvikkeet soveltuvat kyseiseen työhön ja että niiden kunnossa ei ole puutteita
- Tarkista, että mittavälineiden ja momenttiavaimien kalibrointi on voimassa
Työvälineet
Vanhan tiivisteen poistaminen tulee tehdä erikseen merkityssä työpisteessä ja käyttäen henkilökohtaisia suojaimia. Työssä tarvitaan ainakin seuraavia työkaluja:
- Mittavälineet
- Pehmeä messinkiharja ja puulasta
- Momenttiavain
- Voiteluaine
- Rasvanpoistoainetta
Työvaiheet
Puhdistus ja tarkistus:
- Irrota vanha tiiviste ja puhdista huolellisesti tiivistepinnat
- Tarkista tiivistepinnat, ruuvit/vaarnat, mutterit ja aluslevyt vaurioilta, naarmuilta, murtumilta
- Ennen kiinnitysteipillisen eP-tiivistenauhan asennusta, puhdista tiivistepinta rasvanpoistajaa käyttäen
- Mikäli viallisia osia löytyy, vaihda ne uusiin
Laippojen valmistelu
- Linjaa laippojen ruuvit ja reiät samaan linjaan käyttämättä liikaa voimaa
- Jos linjaaminen ei onnistu, kysy asiantuntijaa avuksi linjaamisen korjaamiseksi
Tiivisteen asentaminen
- Valitse oikean levyinen eP-tiivistenauha asennuskohteeseen ja huomioi, että eP-tiivistenauhan leveys jopa tuplaantuu sitä puristettaessa alla olevan havainnekuvan mukaisesti:
- Mikäli olet yhtään epävarma tiivisteen mitoituksessa, ole yhteydessä Grönmarkin asiantuntijoihin
- Tarkista ettei tiivistepinnoilla ole suuria vaurioita

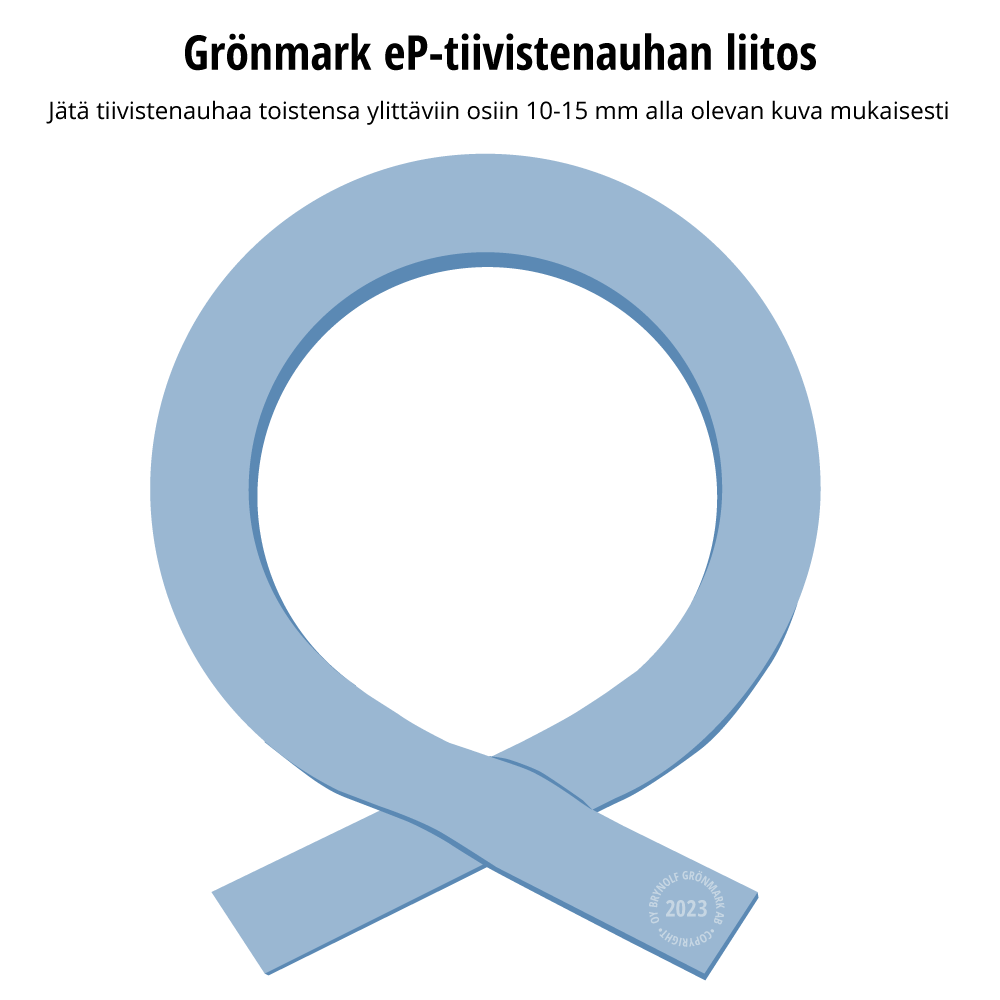

- Tee tiivistenauhan päätyjen liitos laittamalla päädyt ristikkäin ja jätä tiivistenauhaa toistensa ylittäviin osiin 10-15 mm alla olevan kuvan mukaisesti:
- Poista teipin liimapintaa suojaava paperi ja kiinnitä tiiviste huolellisesti pulttikehän virtauksen puoleiselle tiivistepinnalle, lähelle kiinnityspultteja
Kiinnitystarvikkeiden voitelu
- Voitele ruuvit, mutterit ja aluslevyt
- Käytä vain sopivia ja hyväksyttyjä voiteluaineita
- Huolehdi ettei voiteluainetta päädy tiivisteteipille
Ruuvien kiristäminen
- Liitoksen toiminnallisuuden kannalta on erittäin tärkeää, että kiristys tehdään oikealla momentilla
- Asiantuntijamme auttaa ruuviliitoksen suunnittelussa ja tarvittavan kiristysmomentin määrittämisessä, joten tarvittaessa ole yhteydessä Grönmarkin asiantuntijoihin
- Käytä vain sopivaa ja kalibroitua momenttiavainta
- Kiristä mutterit aina ristikkäin seuraavin vaihein:
- Kiristä käsitiukkuuteen
- Kiristä 30 % laskennallisesta maksimimomentista
- Kiristä 60 % laskennallisesta maksimimomentista
- Kiristä laskennalliseen maksimimomenttiin
- Tarkista vielä kaikki mutterit läpi (esim. myötäpäiväisessä järjestyksessä)
Jälkikiristys
- Jos tiivistenauhaa käytetään kohteessa, jossa lämpötilavaihtelu on suurta, ruuviliitos voi vaatia jälkikiristystä
- Tee jälkikiristys vain linjan ollessa pois käytöstä
Jokainen ruuviliitos on yksilönsä ja olosuhteet voivat olla muuttuvia. Tämä yleisasennusohje antaa suuntaviivat tiivistenauhan asentamiselle. Tiivisteen asentamisen ja liitoksen saa suorittaa vain asennuskohteen pätevyysvaatimukset täyttävät ammattitaitoiset henkilöt, eikä Oy Brynolf Grönmark Ab vastaa tämän ohjeen mukaan asennettujen liitosten lopullisesta toiminnallisuudesta.
Voit ladata asennusohjeen pdf-muodossa tästä.
