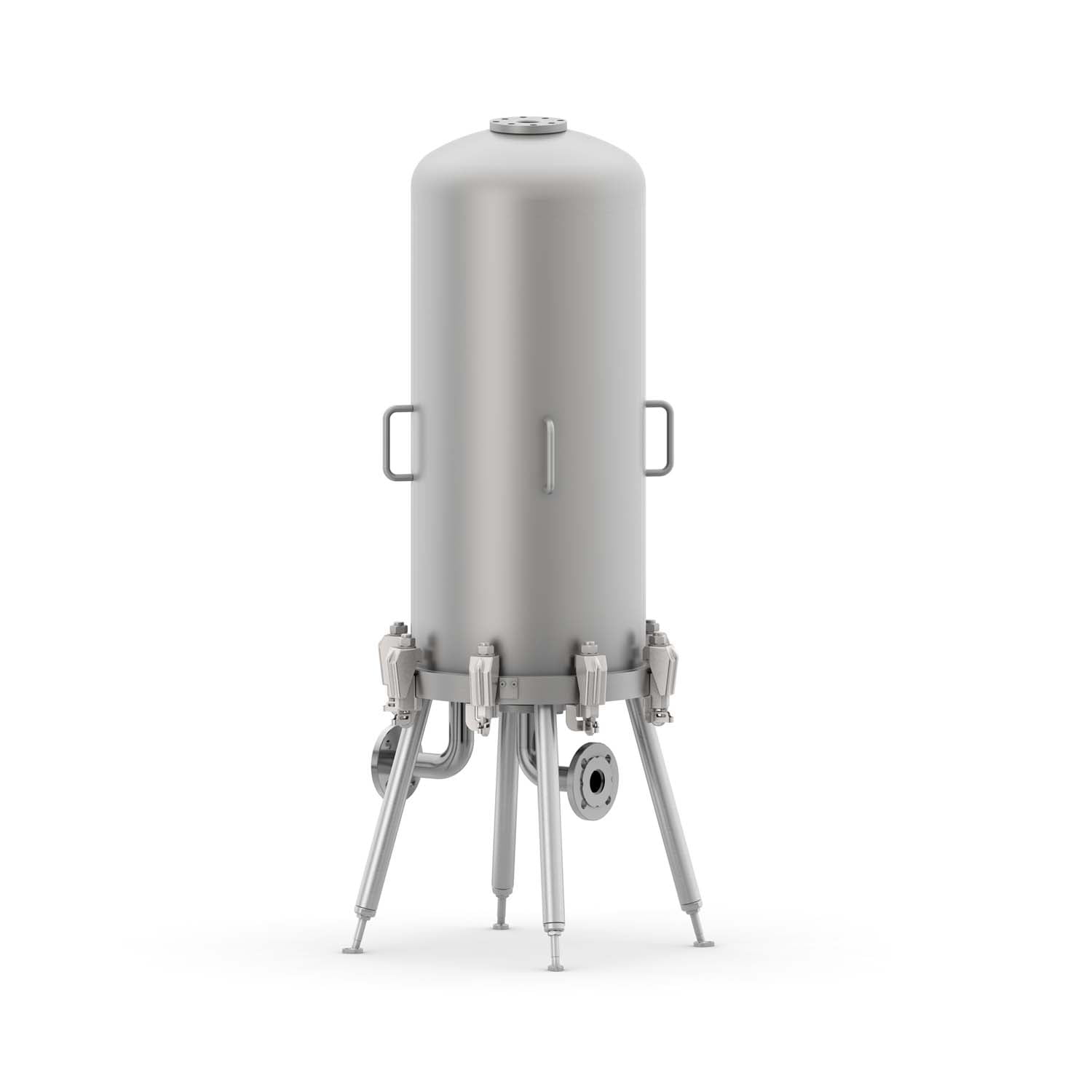

Grönmark LB-T1 suodatin agressiivisille nesteille

LB-T1-suodatin on käyttökohteen vaatimusten mukaan sisäpuolelta pinnoitettu esim. Praxairin PFA-pinnoitteella ja se on suunniteltu PED ryhmän 1 vaarallisille aineille ja soveltuu mm. kemianteollisuuden aggressiivisten nesteiden suodatukseen. Suodattimen muut sisäpuoliset osat on valmistettu polypropeenista ja rakenteensa vuoksi se on kilpailukykyinen verrattuna esim. Hastelloysta valmistettuihin suodattimiin.

Syöttö- ja ulostulo sijaitsee säiliön pohjassa (T-tyyli) ja liittimiksi voidaan valita mm. EN1092-1 mukaiset DN-laipat. Korvausilmayhde on varustettu oletuksena EN1092-1 DN50 -laipalla, mutta kaikki liitokset voidaan valmistaa räätälöidysti tarpeen mukaan. Säiliö on ulkopuolelta hiekkapuhallettu ja se voidaan varustaa lämmitetyllä ulkovaipalla sekä ulkopuolisella nostimella.

LB-T1-suodatin on mitoitettavissa tarvittavan suodatuskapasiteetin mukaan joko 1-4 kpl 12-16” suodatuskiekkomodulille tai 30 kpl 10-40” suodatuspatruunalle.

Hyödyt

  • PED ryhmän 1 vaarallisille aineille
  • Kemiallisesti aggressiivisille nesteille
  • Soveltuu patruunoille ja moduuleille

Tekninen spesifikaatio

  • Suodatuskiekkomodulien määrä 1, 2, 3 tai 4 kpl
  • Suodatuskiekkomodulien halkaisija 12″ tai 16”
  • Vaihtoehtoisesti sopii myös 30 patruunalle
  • Patruunoiden pituus 10, 20, 30 tai 40”
  • Patruunoiden liitäntä 226 code7 (bayonet) tai 222 code8
  • Säiliön materiaali AISI 316L / EN 1.4404
  • Käyttöpaine 10 bar @ 150 ⁰C
  • SIP ja CIP mahdollisia
  • Ulkopuolelta hiekkapuhallettu
  • Sisäpuolelta pinnoitettu esim. Praxairin PFA-pinnoitteella ja muut sisäosat on valmistettu polypropeenista
  • Tulo- ja lähtöliitännät DN-laipoilla
  • Korvausilmayhde oletuksena DN50-laipalla
  • Voidaan varustaa lämmitetyllä ulkovaipalla sekä ulkopuolisella nostimella

Patruunavaihtoehdot

Suodatuskiekkomodulit
Moduulirakenteiset syväsuodattavat kiekkopakat ovat erittäin stabiileja ja ne kestävät lämpökäsittelyä. Moduulien käsittely on helppoa ja niiden kehikkorakenne estää suodatuskiekon vaurioitumisen niitä asennettaessa. Tietyissä olosuhteissa moduulit ovat pestävissä, mikä parantaa niiden käyttöikää. Suodatusaste alkaen 0,2 µm

Punotut syväsuodatuspatruunat
Spiraalirakenteensa ansiosta punotuilla patruunoilla on hyvä partikkeleiden pidätyskyky ja näin ollen pitkä käyttöikä. Saatavilla oleva laaja suodatusmateriaalivalikoima takaa, että patruunat soveltuvat useimpiin kemiallisiin olosuhteisiin ja laajalle lämpötila-alueelle. Suodatusaste alkaen 0,5 µm.

Laskostetut patruunat
Suodatusväliaineen monikerroksinen rakenne takaa optimaalisen erotustehokkuuden minimaalisella painehäviön kasvulla. Laskostettuja patruunoita on saatavilla alkaen 0,5 µm ja ne voidaan valmistaa erittäin tarkkaan erotustehokkuuteen. Laaja valikoima elintarviketeollisuuteen sopivia patruunoita.

Hyväksynnät ja sertifikaatit

Suodattimelle on mahdollista saada erilaisia hyväksyntöjä:

    • CE vaatimustenmukaisuusvakuutus
    • Valmistettu direktiivin 2014/68/EU PED vaatimusten mukaisesti, PED ryhmät 1 ja 2; luokat I, II ja III
    • Todistus nestepainekokeesta
    • Materiaalisertifikaatit
    • Tiivisteiden FDA-sertifikaatit
