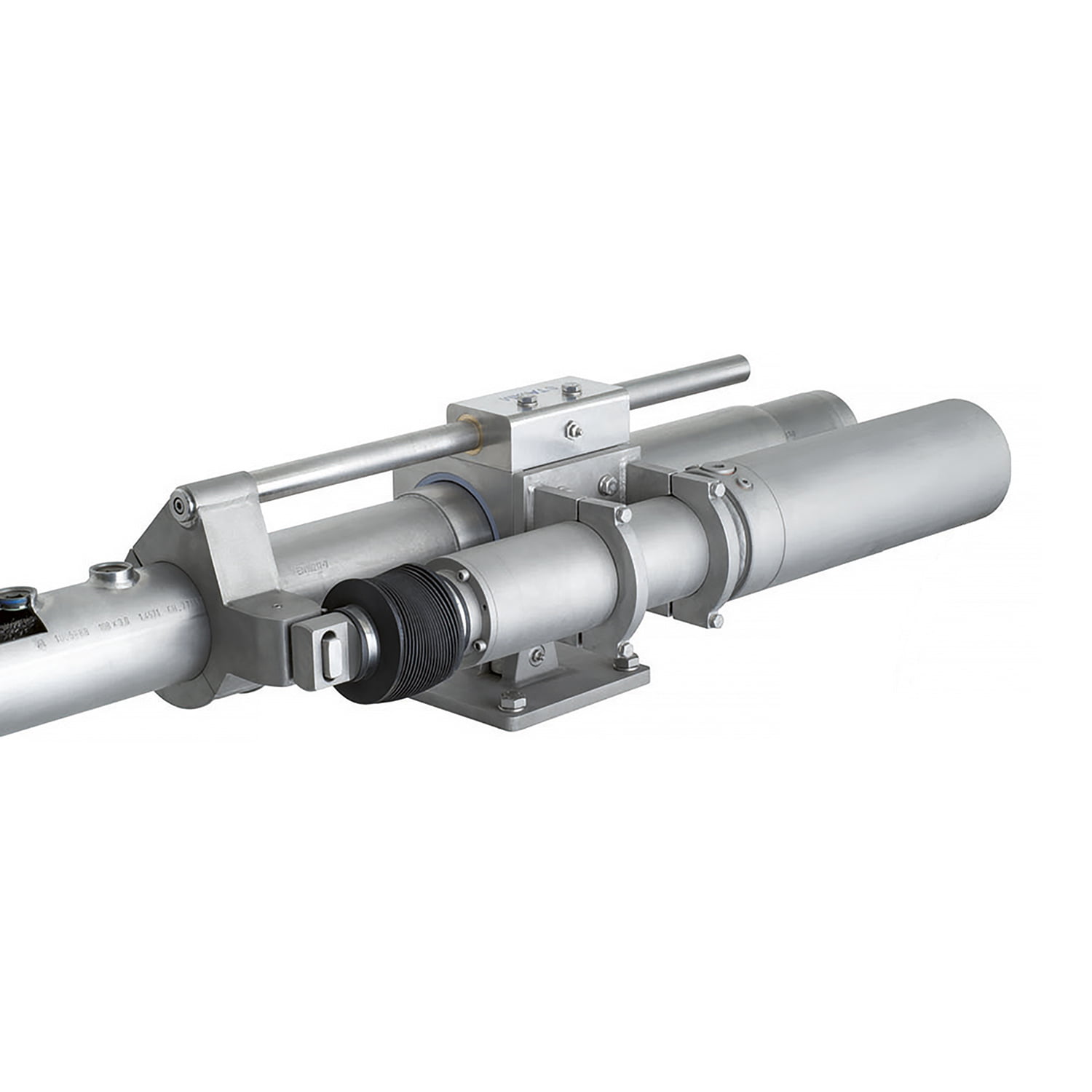

Stamm sähköisesti ohjattu -oskillaattori 10.820 EC

Stamm-oskillaattori liikuttaa korkeapainesuihkuputkea, jotta neulasuuttimien suihku pesee kohteen kauttaaltaan. Liike voidaan tahdistaa liikkuvan kudoksen nopeuteen, jolloin saavutetaan hyvä pesutulos ilman kosteusvanoja tai pesemättömiä kohtia. Mahdollisuudet säätää iskun pituutta ja nopeutta portaattomasti. Yksinkertaisen ja vahvan rakenteen vuoksi toimintavarmuus pysyy korkeana. Matalan huoltotarpeen ja pienen sähkönkulutuksen vuoksi käyttökustannukset jäävät edullisiksi.

Hyödyt

  • Vanaton puhdistustulos, lineaarinen ja tasainen oskillointiliike kautta alueen ja viiveetön suunnanvaihto
  • Varmatoiminen
  • Matalat käyttökustannukset
  • Koneen nopeuteen synkronoitu kudoksien tai telojen pesu

Käyttökohteet

Korkepainesuihkuputkien liikutukseen paperi- ja selluteollisuudessa, lietteenkäsittelyssä, terästeollisuudessa ja elintarviketeollisuudessa.

  • Viiran- ja huovanpuhdistus sekä huovankunnostus
  • Telojen (imutelat, uratelat, rintatelat, huopautustelat, jne.) puhdistus
  • Kostutus

Tekniset tiedot

  • Halkaisijaltaan 2″-6″-suihkuputkille
  • Iskunpituus säädettävissä portaattomasti 1-200 tai 1-300 mm
  • Iskunopeusalue 1-150 mm/min, muut alueet kysyttäessä
  • Askelmoottorin syöttöjännite 24 VDC, erikoisjännitteet erikseen kysyttäessä
  • Ohjaus joko Stamm-ohjauspaneelilla tai Siemens S7 -logiikkaan liitettävällä rajapinalla

Rakenne

Oskillaattori koostuu lineaariliikuttajan 10.020 EC sekä sylinterimäisen ja pallomaisen 10.800 liukulaakerin muodostamasta kokonaisuudesta. Putken painosta johtuva taipuma ja suihkujen muodostaman voiman kompensointi tapahtuu pallomaisella vastalaakerilla ja kardaaninivelellä sylinterimäisen laakerin puolella.

Lineaariliikuttaja koostuu askelmoottorista, planeettavaihteistosta, liukunavasta ja karamutterista, joka muuttaa vaihdemoottorin pyörivän liikkeen lineaariseksi. Suunnanvaihto on automaattinen ja välitön ilman moottorin pyörimissuunnanvaihtoa.
