Stamm-laakasuuttimet suihkuputkiin

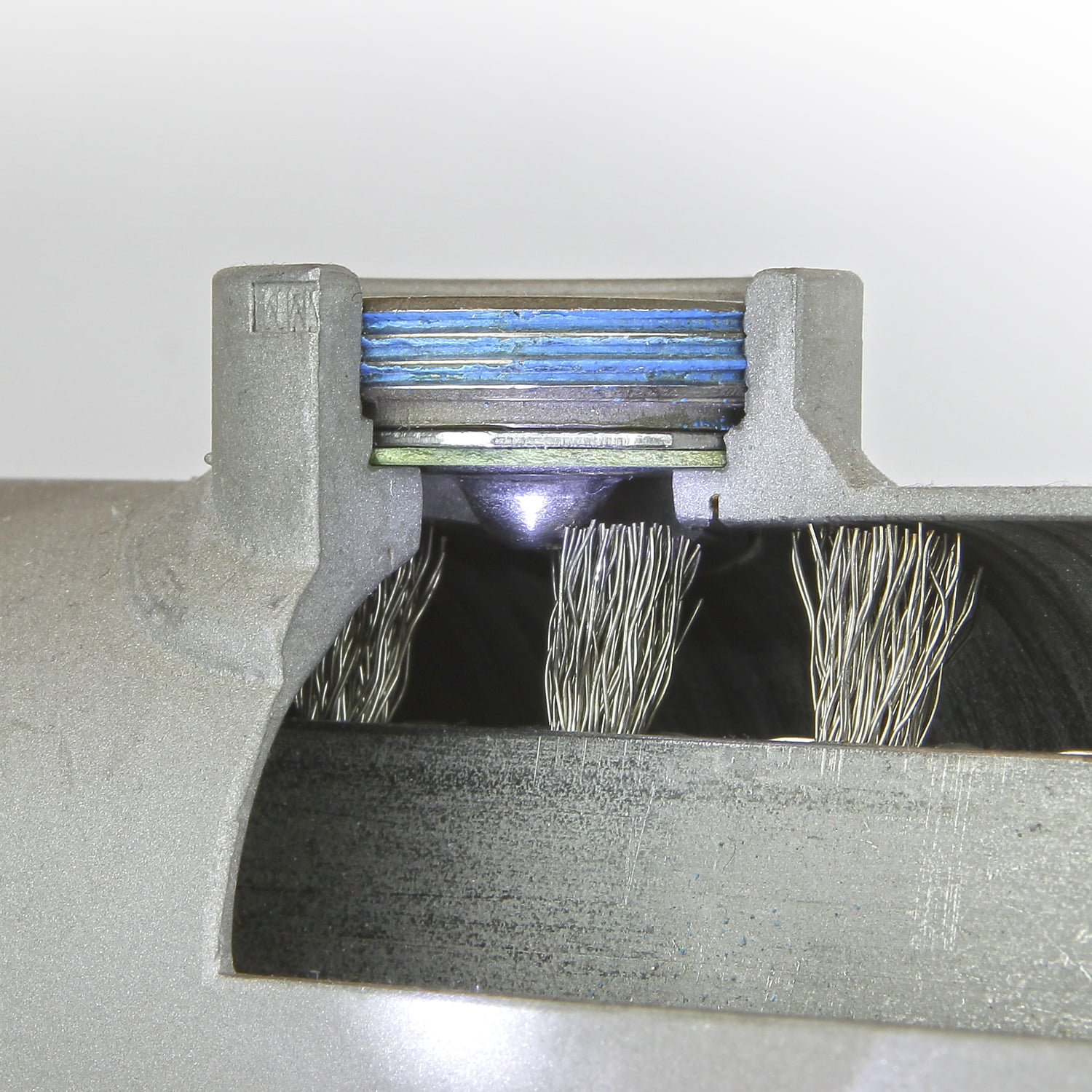

Laakasuuttimia käytetään matalapainesuihkuputkissa kudosten pesuun ja kaavareiden sekä telojen voiteluun. Stamm-suuttimien kuppimainen rakenne ehkäisee tukkeentumista ja suutin on helppo pitää puhtaana. Suutinkupin reikä sijaitsee putkiosan sisäpuolella, jolloin puhdistusharja poistaa mahdollisen tukkeuman tehokkaasti. Suuttimien materiaali on EN 1.4435 -teräs, joka kestää hyvin korroosiota.

Hyödyt

Helppo asennus
Hyvä korroosionkesto
Optimoitu muoto parantaa puhdistettavuutta

Pyydä tarjous

Tekniset tiedot

STAMM-suutinlevyt on valmistettu EN 1.4435 haponkestävästä teräksestä
Saatavana tilauksesta myös titaanista
Vakiona mukana Frenzelit novapress UNIVERSAL -tiiviste (muita materiaaleja saa tilauksesta)
Suihkutusveden paineen ollessa vähintään 1,5 bar suihkun muoto on säännöllinen

Saatavilla olevat koot

Laaka- eli viuhkasuuttimia on saatavilla useita eri kokoja ja malleja käyttösovelluksen mukaan (puhdistus, kostutus, radanpudotus jne.).

Saatavilla olevat suihkutus- eli levityskulmat ovat 15°, 30°, 35°, 55°, 60° tai 75°
Saatavilla olevat koot e = 0.7 – 8.0

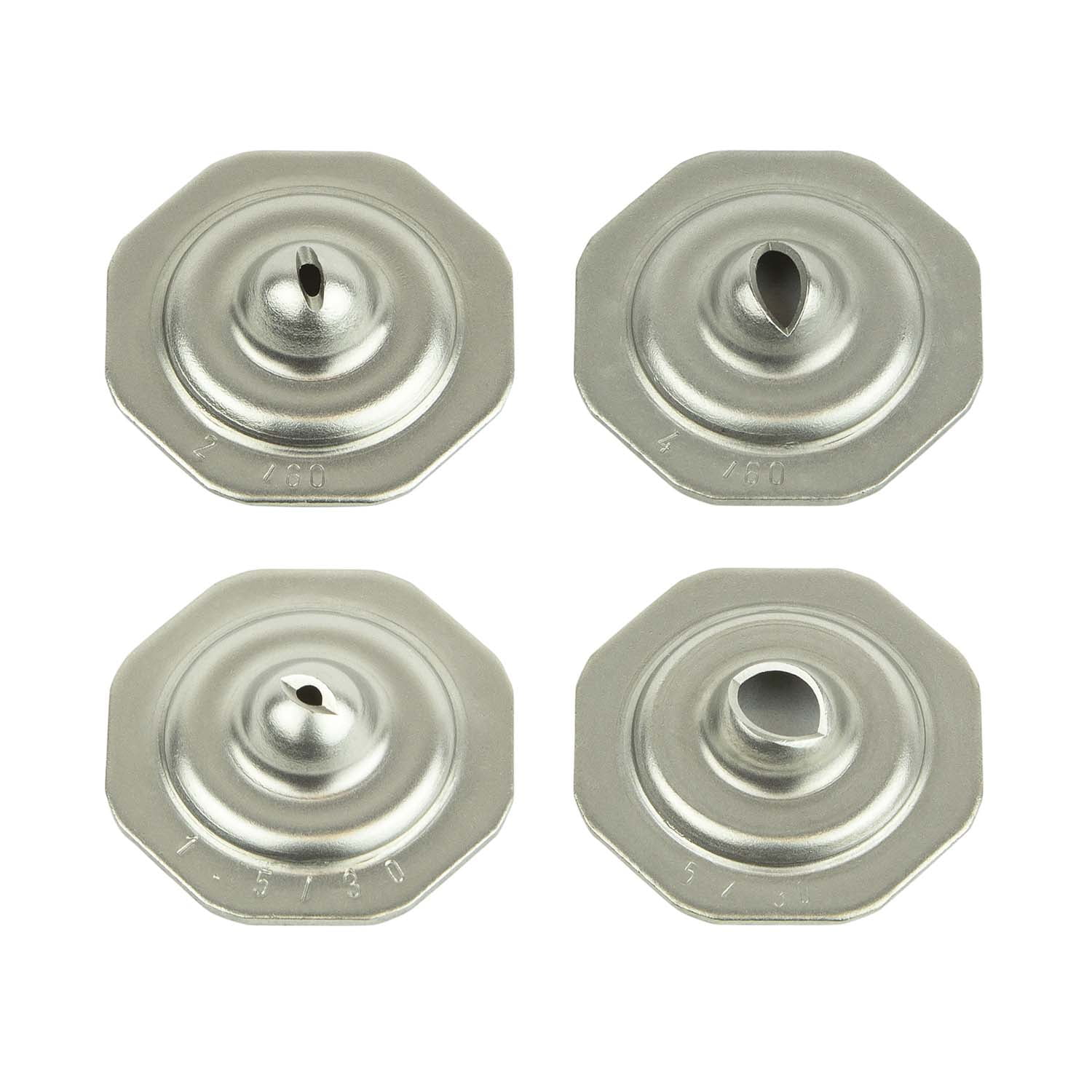

Suuttimiin on kaiverrettu suuttimen koko ja suihkutuskulma, esimerkiksi merkintä 4/60 tarkoittaa suutinkokoa 4.0 suihkutuskulmalla 60°
Suuttimien koot on suunniteltu siten, että vedenkulutus on yhtäsuuri sekä neula- että laakasuuttimille samalle suutinkoolle e samalla suihkutusveden syöttöpaineella
Laakasuuttimen suihkutuskulmalla ei ole vaikutusta vedenkulutukseen
Saatavana myös sokeat suuttimet

Vakiosuuttimia on saatavilla allaolevan taulukon mukaisesti:

Suutinkoko e

Suihkutuskulma

0.7

1.0

1.2

1.5

2.0

2.5

3.0

4.0

5.0

6.0

7.0

8.0

15°

30°

35°

55°

60°

75°

Vedenkulutus

Alla olevassa taulukossa on esitetty laakasuuttimien vedenkulutus (l/min) eri syöttöpaineilla (bar).

Suutin- koko	Suihkutusveden paine (bar)
e	1	2	3	4	6	8	10	15	20	30	40	50	60
0.7	0,2	0,28	0,34	0,4	0,48	0,56	0,63	0,77	0,89	1,08	1,25	1,4	1,53
0.8	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,1	1,3	1,6	1,8	2	2,2
0.9	0,35	0,5	0,61	0,71	0,87	1	1,12	1,37	1,58	1,94	2,24	2,5	2,74
1.0	0,5	0,7	0,9	1	1,2	1,4	1,6	2	2,2	2,7	3,1	3,5	3,8
1.2	0,6	0,9	1,3	1,5	1,6	1,8	2	2,5	2,9	3,5	4	4,5	4,9
1.5	1	1,4	1,7	2	2,4	2,8	3	3,8	4,3	5,3	6,1
2.0	1,8	2,5	3,1	3,6	4,4	5	5,6	6,9	7,9	9,7	11,2
2.5	2,8	4	4,9	5,6	6,9	7,9	8,9	10,8	12,6	15,5	17,9
3.0	4,5	6,3	7,8	9	11	12,6	14,1	17,5	20	24	28
4.0	7,2	10,1	12,4	14,3	17,5	20,6	22,7	27,6	32	39
5.0	11,2	15,8	19,4	22,4	27,4	31,5	35,4	42,7	50	60
6.0	17,8	25	31	35,8	43,8	50,4	56,6	68,3	80	95
7.0	22,3	31,2	39	45	55	63	72	87	102	120
8.0	28	40	49	56	69	79	89	107,5	126	149

Suuttimien koot on suunniteltu siten, että vedenkulutus on yhtäsuuri sekä neula- että laakasuuttimille samalle suutinkoolle e. Myöskään laakasuuttimen suihkutuskulmalla ei ole vaikutusta vedenkulutukseen. Esimerkiksi laakasuuttimilla e = 1.0/30° ja 1.0/60° on sama vedenkulutus kuin neulasuuttimella e= 1.0/0° samalla suihkutusveden syöttöpaineella.
