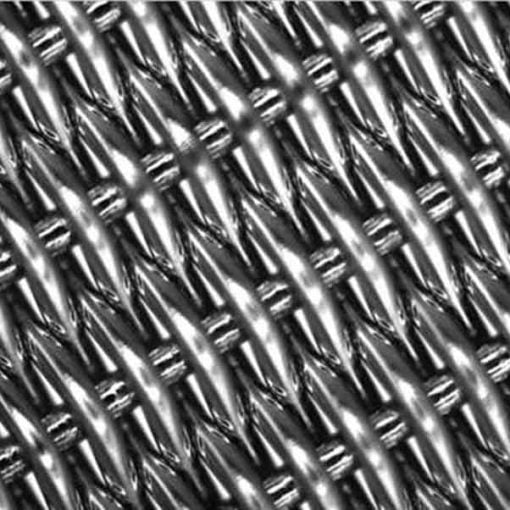

Metalliset suodatuskudokset

Bopp-suodatuskudokset valmistetaan itse jalostetuista metallilangoista automaattisilla kutomakoneilla yli sadan vuoden kokemuksella. Suodatuskäyttöön tarkoitettujen kankaiden kudonta poikkeaa yksinkertaisien seulontaverkkojen kudonnasta. Erikoiskudontaisia suodatusverkkoja käytetään yleisesti suodatusväliaineena erilaisissa paine- ja imusuotimissa, esimerkiksi suodinrummuissa ja kiekkosuotimissa.

Suodatinkudosten luokitteluun voidaan käyttää absoluuttista suodatusastetta. Käytännön suodatustapahtumassa suodattimet eivät kuitenkaan yleensä toimi absoluuttisella suodatusasteella, joten on mielekkäämpää vertailla kudoksia nominaalisen eli nimellisen suodatusasteen perusteella.  Nimellinen suodatusaste kattaa eri kudoksilla laajan skaalan, alkaen 1 µm.

Yleisimmät valmistusmateriaalit ovat ruostumaton teräs AISI 304 ja haponkestävä teräs AISI 316. Valikoimasta vaativiin kemiallisiin olosuhteisiin tai korkean lämpötilan kohteisiin löytyy myös erikoismateriaaleja kuten AISI 904, Hastelloy C276, Monel ja titaani. Elintarviketeollisuuteen toimitamme yleisesti AISI 430 terästä, joka havaitaan metallinilmaisimissa ja tarttuu magneetteihin.

Osa kudoksista voidaan nanopinnoittaa esim. kullalla, titaanilla tai platinalla.

Toimitamme kudoksia niin rullatavarana kuin valmiiksi mittoihin leikattuina paloina.

Hyödyt

  • Tarkka kudonta, pienet hajonnat
  • Vuosikymmenien applikaatio-osaaminen
  • Myös räätälöidyt tuotteet

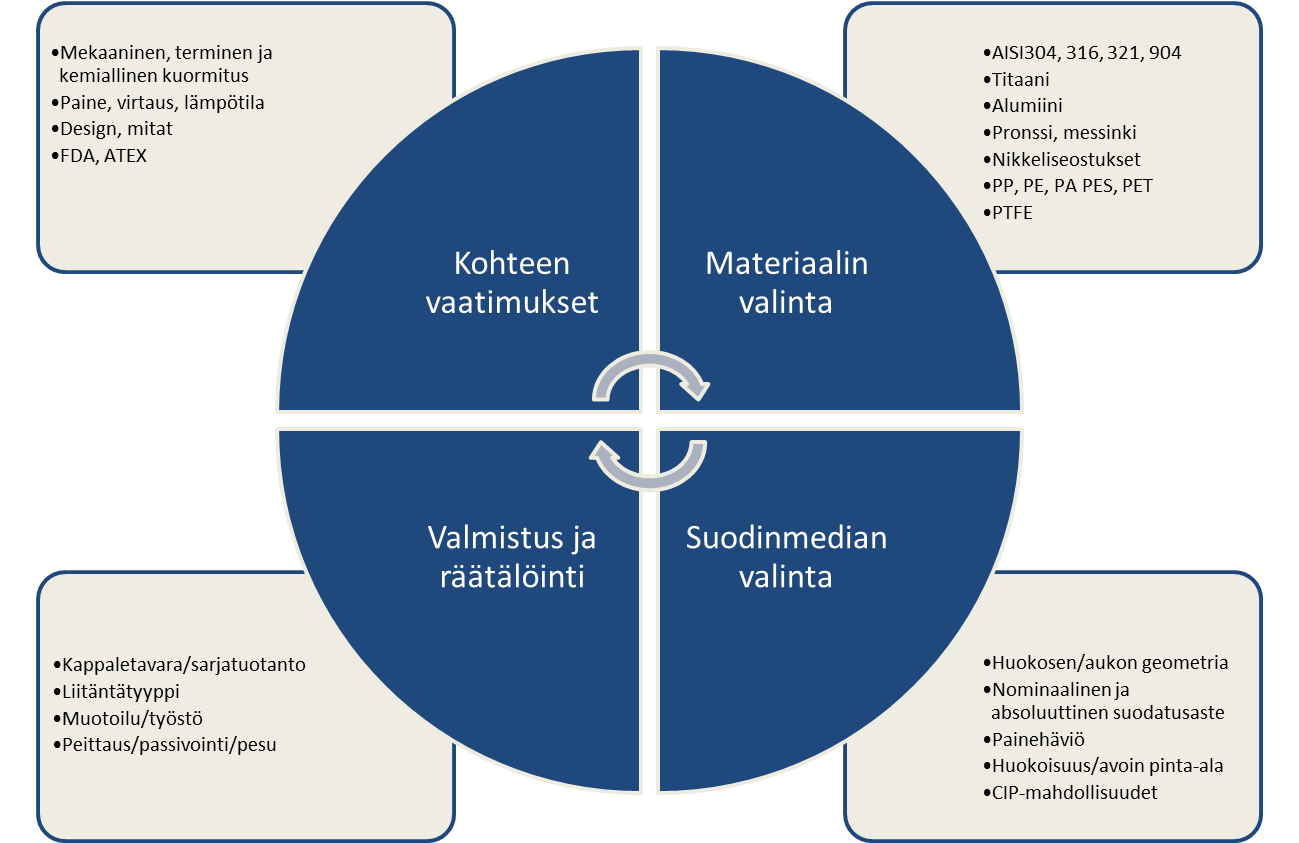

Suodattimen valinta

Suodattimen valintaa tehtäessä on huomioitava mm. kohteen vaatimukset, materiaalivaihtoehdot sekä suodinmedia.

Twilled Dutch -kudonta

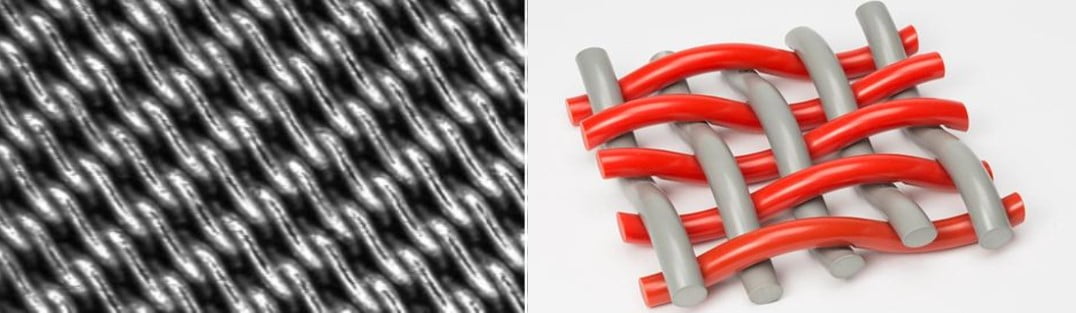

TWILLED DUTCH -kudos

  • Absoluuttinen aukkokoko välillä 5-120 µm, nominaalinen suodatusaste alkaen 1 µm
  • Mesh-luku rullan pituussuuntaan suurempi kuin leveyssuuntaan, esim. 165 x 1400 mesh (loimi x kude)
  • Loimilangat jonkin verran paksummat kuin kudelangat; suhde n. 1,3-1,5 : 1
  • Kudoksen pinta on erittäin tasainen ja tästä syystä suodatuskakku irtoaa sen pinnasta helposti
  • Kudontatavasta johtuen aukkokoko on erittäin tasalaatuinen, mikä johtaa hyvään suodatustarkkuuteen
  • Suoria aukkoja ei ole eli kanava läpi kankaan on mutkainen
  • Johtuen kaksinkertaisesta kudelanka-määrästä mekaaninen lujuus parempi kuin PDW

Plain Dutch -kudonta

Plain dutch kudos

  • Absoluuttinen aukkokoko välillä 40-340 µm, nominaalinen suodatusaste alkaen 35 µm
  • Mesh-luku rullan pituussuuntaan suurempi kuin leveyssuuntaan, esim. 50 x 250 mesh
  • Loimilangat jonkin verran paksummat kuin kudelangat; suhde n. 1,3 : 1
  • Rakenne vahva ja jämäkkä
  • Käytetään paljon korkea- ja alipainesuotimissa
  • Pinta ei kovin tasainen; ei hyvä suodatuskakun poistuminen
  • Kaikista suodatusverkkotyypeistä yleisin on PDW 24×110 mesh

Reverse Plain Dutch -kudonta, Robusta

Robusta kudos

  • Absoluuttinen aukkokoko välillä 14-125 µm, nominaalinen suodatusaste alkaen 10 µm
  • Rakenne kuten PDW, mutta paksumpi lanka kudelankana
  • Mesh-luku rullan pituussuuntaan pienempi kuin leveyssuuntaan, esim. 280 x 70 mesh
  • Kudelangat paljon paksummat kuin loimilangat; suhde n. 3 : 1
  • Rakenne erittäin vahva ja jämäkkä
  • Käytetään yleisesti kuljetinviirana
  • Pinta ei kovin tasainen; ei hyvä suodatuskakun poistuminen

Plain Dutch -kudonta, BETAMESH®

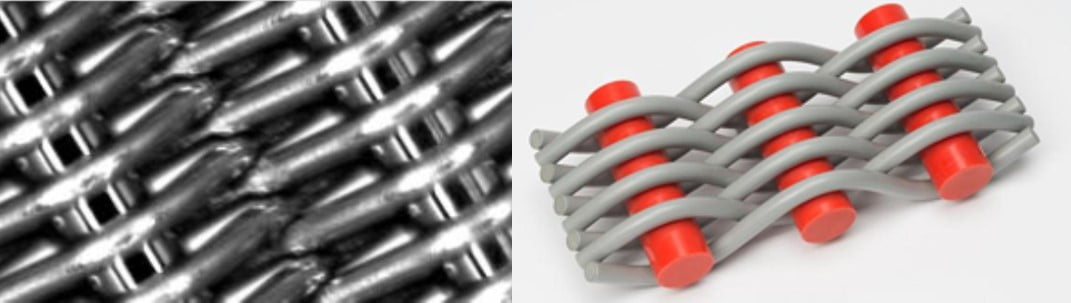

Betamesh kudos

  • Absoluuttinen aukkokoko välillä 15-90 µm
  • Rakenne kuten PDW, mutta loimilankojen ja kudelankojen suhde n. 3:1
  • Mesh-luku rullan pituussuuntaan suurempi kuin leveyssuuntaan
  • Ei käytetä mesh-lukuja vaan esim. Betamesh 50, jonka AMR on n. 50 my
  • Loimilangat paljon paksummat kuin kudelangat; suhde n. 3 : 1
  • Suurin avoin pinta-ala
  • Paras puhdistuvuus

Duplex-kudonta

Duplex kudos

  • Absoluuttinen aukkokoko välillä 14-80 µm, nominaalinen suodatusaste alkaen 8 µm
  • Kaksi loimilankaa vierekkäin
  • Loimilangat hivenen paksummat kuin kudelanka, suhde n. 1,3:1
  • Ei käytetä mesh-lukuja vaan esim. Duplex 60, jonka AMR on n. 60 µm

Ladattava aineisto

Lataa Metallisten suodatinkudosten esite tästä.
