Letkusuodattimien suodatinkorit

Letkusuodattimien suodatinkorit eli tukikorit ovat välttämättömiä teollisissa pölynpoistojärjestelmissä. Ne toimivat suodatinletkujen rakenteellisena tukena varmistaen tehokkaan suodatuksen ja pidentäen suodatinmateriaalin käyttöikää.

Tukikoreja on saatavilla erilaisiin pölysuodattimiin useista eri materiaaleista erilaisilla rakenneratkaisuilla ja mitoituksilla, käyttökohteisiin räätälöityinä.

Säännöllinen tarkastus ja vaurioituneiden korien vaihtaminen ehkäisee suodatinpussien ennenaikaista vikaantumista. Vaurioituneet tai ruostuneet korit heikentävät suodatustehoa ja vahingoittavat suodatinmateriaalia.

Ota yhteyttä, autamme oikean ratkaisun valinnassa.

Hyödyt

  • Räätälöidään käyttötarpeen mukaan
  • Saatavilla useita eri materiaaleja ja pintakäsittelyjä
  • Useita erilaisia rakenneratkaisuja
  • Mahdollista integroida venturi tukikoriin

Suodatinkorin valinta

Suodatinkorin materiaalin ja rakenteen valintaan vaikuttaa käytettävä letkusuodattimen materiaali. Pölynpoistojärjestelmän käyttöiän aikana saattaa syntyä tarve vaihtaa alun perin valittu suodatusmateriaali. Tämä voi edellyttää myös suodatinkorien eli  tukikorien uusimista. Tällöin esimerkiksi pitkittäisrengasten määrä ja teräksen laatu voivat olla kriittisiä tekijöitä.

Esimerkiksi lasikankaasta ja PTFE-kalvosta valmistetut suodatinpussit (halkaisija 150 mm) vaativat vähintään 20 pitkittäisrengasta ja korroosionkestoltaan parempaa materiaalia kuin perinteinen AISI-teräs tai sähkökemiallisesti pinnoitetut korit.

Suodatinkorit voidaan luokitella esimerkiksi seuraavilla tavoilla:

  • Asennustavan mukaan
  • Valmistusmateriaalin mukaan
  • Pohjarakenteen mukaan
  • Rengasmäärän mukaan
  • Rakenneosien lukumäärän mukaan

Yleisimmin suodatinkorit asennetaan ylhäältä alaspäin (puhdas puoli), mutta vaihtoehtoisesti ne voidaan asentaa myös alhaalta ylöspäin (likainen puoli), jos järjestelmän rakenne sitä vaatii.

Toimitamme suodatinkoreja joko käyttökohteen teknisten piirustusten mukaan tai räätälöidysti hyödyntäen pitkäaikaista kokemustamme pölynsuodattimista.

Rakenne, materiaalit ja mitoitus

Saatavissa olevat suodatinkorien rakenteet, materiaalit ja mitoitus:

Rakenneominaisuudet:

  • Lankarakenteena yleisesti 10, 12 tai 20 pystylankaa ja vaakarenkaat 10, 15 tai 20 cm välein

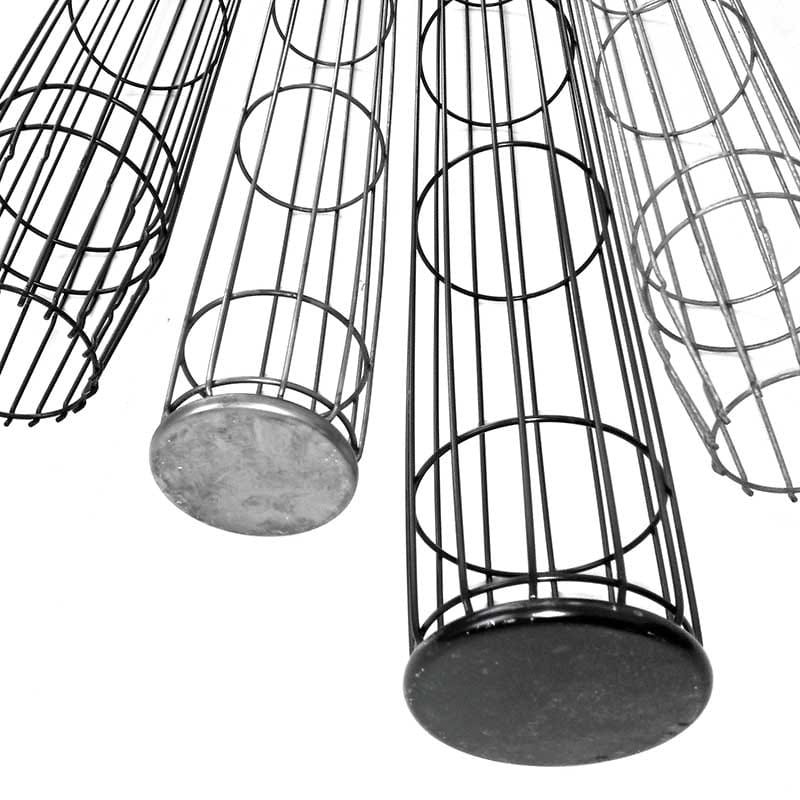

  • Alarakenteena hitsattu, puristettu tai langasta muotoiltu pohja
  • Moniosainen rakenne soveltuu käyttökohteisiin, joissa asennuskorkeus on rajoitettu – jako pienempiin osiin helpottaa asentamista

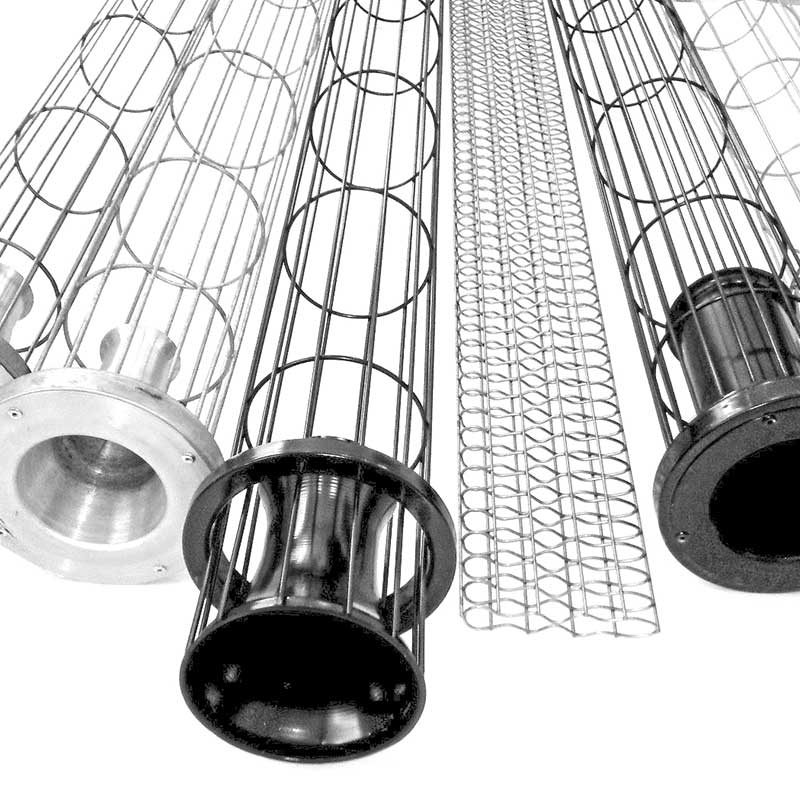

  • Saatavilla pyöreinä, soikeina tai litteinä eri pölysuodatinjärjestelmien vaatimusten mukaan

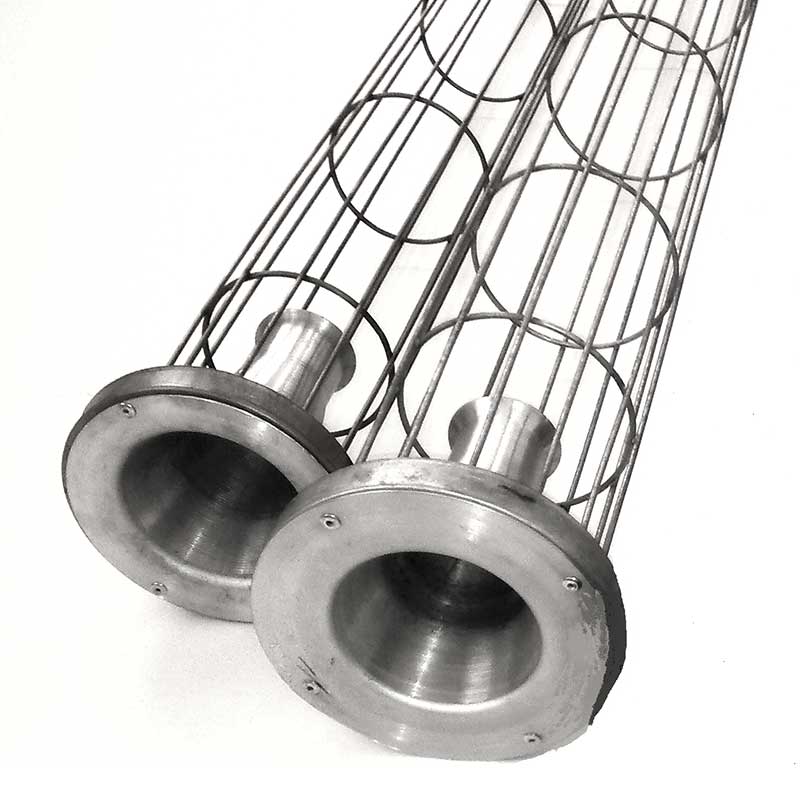

  • Venturi-vaihtoehtoina kiinteät tai irrotettavat venturi-putket, jotka tehostavat puhdistusta

Materiaalit:

  • Hiiliteräs
  • Galvanoitu teräs
  • Sähkökastomaalattu teräs (kataforeesikäsitelty)
  • AISI 304L
  • AISI 316L
  • Tai jokin muu käyttökohteen vaatimusten mukainen materiaali tai pinnoite
  • Venturin materiaaleina voi olla galvanoitu tai ruostumaton teräs, alumiini tai muovi

Tukikorien mitoitus:

  • Halkaisija Ø 60 mm–Ø 180 mm
  • Yksittäisten osien pituus 500 mm–8000 mm
  • Erikoismitat mahdollisia tilauksesta

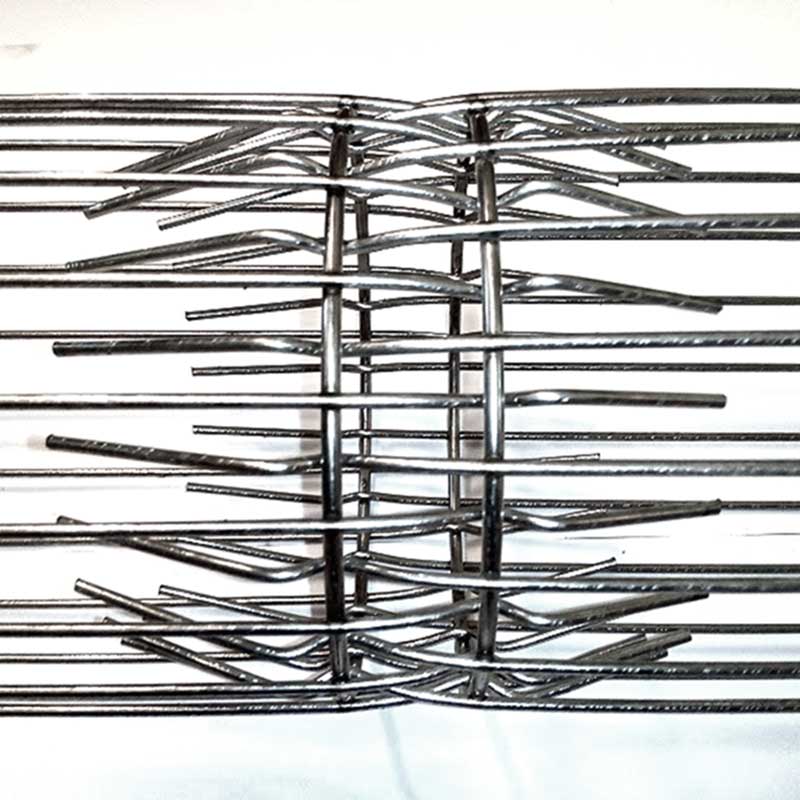

  • Pitkät korit voidaan toteuttaa 2–3 osasta, jotka liitetään erityisellä lukitusmekanismilla
  • Pitkittäisrenkaiden määrä 6–24 kpl
  • Rengasväli 50–300 mm tai tarpeen mukaan

Käyttökohteet

  • Sementin, kipsin ja keramiikan valmistus
  • Energiantuotanto ja lämpölaitokset
  • Valimot
  • Muoviteollisuus
  • Kaivosteollisuus
  • Puutuoteteollisuus
  • Teräksen valmistus ja metallien jalostus
  • Sekä monet muut prosessiteollisuuden sovellukset
