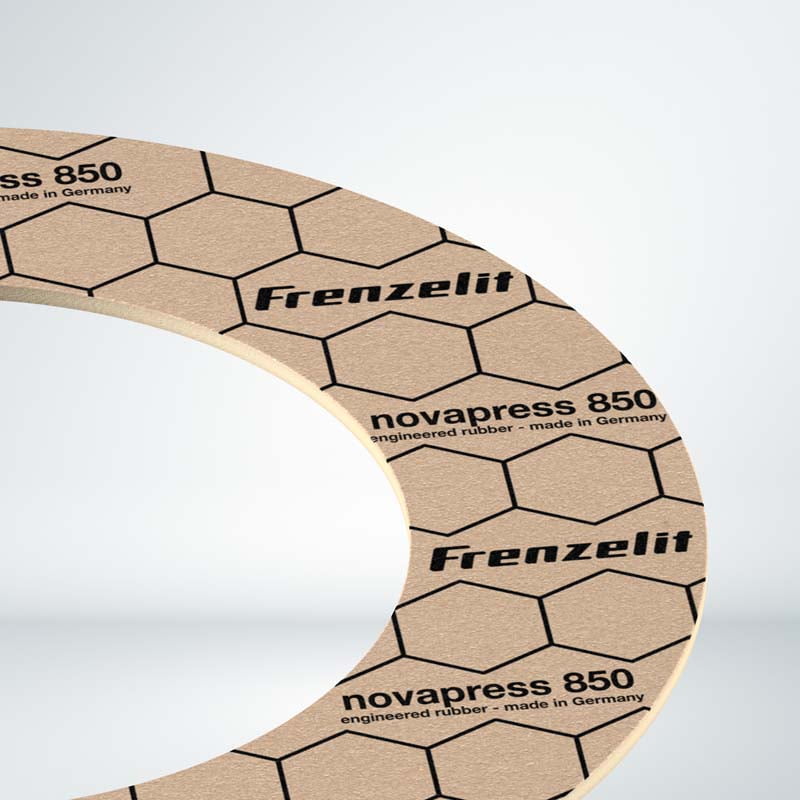

Laippatiiviste Frenzelit novapress® 850 (EN1514-1)
novapress® 850 (tunnetaan myös nimellä novaform® 2300) yhdistää ainutlaatuisella tavalla kuitu- ja elastomeeritiivisteiden parhaat ominaisuudet. Se tarjoaa erinomaisen mukautuvuuden, joka on lähes elastomeerin tasolla, sekä mekaanisen vakauden, joka vastaa perinteisiä kuitutiivisteitä. Tämän ansiosta novapress® 850 soveltuu erinomaisesti sovelluksiin, joihin kumi- tai perinteiset kuitutiivisteet eivät pysty. Se on täydellinen ratkaisu esimerkiksi helposti taipuville rakenneosille sekä kappaleille, joissa pintapaine jakautuu epätasaisesti, esimerkiksi jos ruuveja ei ole riittävästi. Se on erinomainen laitetiiviste soveltuen mm. vaihteiden ja pumppujen kansi- tai kotelotiivisteiksi.
novapress® 850 tiivistemateriaalilla on useita hyväksyntöjä, jotka tekevät siitä erinomaisen valinnan kaasun syöttöön (DVGW, VP 401), vesihuoltoon (juomavesihyväksyntä mukaisesti, W 270) ja elintarviketeollisuuteen (FDA, EY 1935/2004).
Hyödyt
- Monimutkaiset muodot mahdollisia
- Erittäin hyvä palautumiskyky
- Paras valinta laitetiivisteeksi, kun lämpötilat alle +150 °C
novaDISC-sovellus laippaliitosten suunnitteluun, tutustu tästä
Käyttökohteet ja väliaineet
- Laitetiivisteet
- Vesi ja merivesi
- Vety
- Öljyt
- Jäähdytysnesteet
- Polttoaine
- Voiteluaineet
Helpoiten varmistatte tiivisteen soveltuvuuden eri käyttöolosuhteisiin Frenzelit novadisc -suunnitteluohjelman nettiversion avulla tästä linkistä: Novadisc Online. Asiantuntijamme opastavat mielellään laippaliitosten suunnitteluohjelman käytössä.
Tekniset tiedot
Saatavilla olevat levykoot ja paksuudet:
Levykoot: 1000 x 1500 mm, 1500 x 1500 mm, 3000 x 1500 mm
Paksuudet: 0,3 mm, 0,5 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm, 4,0 mm
Ominaisuus | Standardi | Yksikkö | Paksuus 2 mm |
Tiheys | DIN 28 090-2 | [g/cm³] | 1,35 |
Puristuslujuus 175 °C | DIN 52 913 | [N/mm²] | 26 |
Kokoonpuristuvuus | ASTM F 36 J | [%] | 39 |
Palautuvuus | ASTM F 36 J | [%] | 60 |
Kylmä kokoonpuristuvuus | DIN 28 090-2 | [%] | 20 |
Kylmä palautuvuus | DIN 28 090-2 | [%] | 12 |
Kuuma viruma | DIN 28 090-2 | [%] | 30 |
Kuuma palautuvuus | DIN 28 090-2 | [%] | 1 |
Spesifinen vuotonopeus εKSW/200 | DIN 3535-6 | [mg/m·s] | 0,001 |
Poikittainen vetolujuus | DIN 52 910 | [N/mm²] | 5 |
Massahäviö ASTM IRM 903 | ASTM F 146, (5 h / 150 °C) | [%] | 8 |
Paksuuden muutos ASTM IRM 903 | ASTM F 146, (5 h / 150 °C) | [%] | 2 |
Massahäviö ASTM Polttoaine B | ASTM F 146, (5 h / 23 °C) | [%] | 12 |
Paksuuden muutos ASTM polttoaine B | ASTM F 146, (5 h / 23 °C) | [%] | 9 |
Viralliset hyväksynnät ja sertifikaatit
Viralliset hyväksynnät, mittaustulokset ja sertifikaatit löydät alla olevista linkeistä:
- DNV GL-sertifikaatti tiivisteet laivateollisuuden putkistoihin
- VDI 2200 (06/2007)-hyväksyntä osoittaa, että tiiviste on räjähdysresistanssi
- DVGW DIN 3535-6- testiraportti, koskee kaasunjakelussa käytettäviä tiivisteitä, jotka sisältävät synteettisiä kuituja, grafiittia tai PTFE:tä
- EG1935-2004 vaatimustenmukaisuusvakuutus elintarvikelainsäädännön kanssa
- FDA 177.2600-kumia sisältävien tuotteiden määräyksien todistus
- Hygienia instituutti Ruhrgebiets:n testiraportti, tiivisteiden käytöstä juomavesiympäristössä W270
- TA luft ja VDI 2200 ja 2440 tiiveystestin sertifikaatti
- DVGW VP 401-tutkimussertifikaatti laboratoriotestit kaasunjalostuksessa käytettävien kuitutiivisteiden lämpöresistanssista 17/005/5126/01, 15.3.2017(EBI)
- Hygienia instituutti Ruhrgebiets:n testiraportti, tiivisteiden käytöstä juomavesiympäristössä W270
- WRAS BS 6920-1:2000, materiaalihyväksyntä vesikontaktissa
