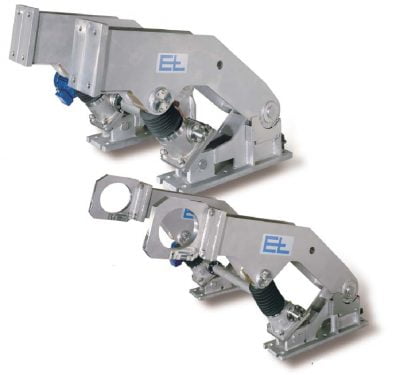

Erhardt+Leimer-ketjukiristimet
Paperin- ja kartonginvalmistuksessa on olennaisen tärkeää säilyttää oikea viiran kireys. Erhardt+Leimer automaattisten viirankiristimien avulla kuivatusviirojen kireys pysyy lämmönsiirron kannalta optimaalisella 3,5-4,0 kN/m alueella.
Kuivatusosalla ratakatkon aikana sylinterin ja viiran välistä poistunut raina aiheuttaa polyesteriviiraan lämpötilapiikin, mikä kutistaa viiraa. Kutistunut viira aiheuttaa kireyspiikin, mikäli kiristin ei reagoi riittävän nopeasti nousevaan viiran kireyteen. E+L kiristimeen integroitu kireyden mittaus ja nopeatoiminen sähkömoottori toimilaitteena takaavat kiristimen nopean toiminnan, jolloin kireyspiikit ovat vain 0,1-0,2 kN/m suuruisia. Optimaalisen kireydenhallinnan avulla kiristimet voidaan säätää toimimaan lähempänä optimaalista toiminta-aluetta, pysyen samalla telojen maksimaalisen kuormituksen alapuolella. Optimaalinen kireydenhallinta vähentää täten ratakatkoja sekä laakeri- ja viiravaurioita. Lisäksi tasainen viiran kireys parantaa rainan kosteusprofiilia sekä viiran ohjattavuutta ajon aikana.
Hyödyt
- Automaattinen kireyden hallinta
- Nopeatoiminen
- Ehkäisee kireyspiikkejä ratakatkojen aikana
- Vähemmän ratakatkoja sekä laakeri- ja viiravaurioita
- Parempi viiran ohjattavuus
Toiminta ja käyttökohteet
Ketjukiristimiä käytetään pääsääntöisesti kuivatusosan viirojen kiristykseen. Kireyden mittaus voidaan toteuttaa integrotuna kiristimeen tai ulkoiseen telaan. Parhaan kireysmittauksen saamiseksi voima-anturi kannattaa integroida suoraan kiristystelaan. Voima-anturi mittaa jatkuvasti viiran kireyttä ja digitaalinen kolmipisteohjain vertaa sitä asetettuun arvoon. Jos mitatussa ja asetetussa arvossa on poikkeamaa, ohjainyksikkö lähettää viiveettömän korjaussignaalin kiristimen sähköiselle toimilaitteelle, joka kiristää tai löysää viiraa juuri tarpeen mukaisesti.
Ketjukiristimille suositellaan viiran 180º kietomakulmaa, mikä toteutuukin kuivatusryhmissä, joissa on sekä ylä- että alaviira. Kuivatusryhmissä, joissa on yksiviiravienti, kietomakulma jää tyypillisesti tätä pienemmäksi ja kietomakulma muuttuu kiristystelan paikan mukaan. Näissä kohteissa saavuteen tarkka kireysmittaus, kun käytetään Erhardt+Leimerin kehittämää kietomakulman kompensointia. Tämän avulla saadaan nopein ja luotettavin kireysmittaustieto kaikissa mahdollisissa viiravienneissä ja kiristinratkaisuissa.
Lisätietoa löydät alla olevasta linkistä:
Erhardt+Leimer Chain Type Stretching Systems
Tekniset tiedot

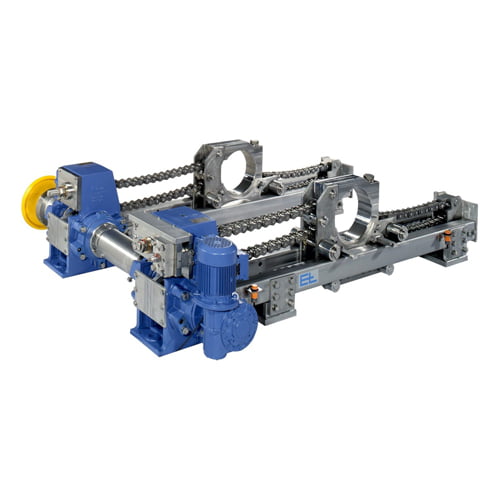

Ketjukiristimiä on kahta mallia: SP 1002 ja SP 1502. Ensimmäinen on tarkoitettu korkeintaan 7 m ja jälkimmäinen vähintään 7 m leveille koneille. N-malli on tarkoitettu puristin- ja T-malli kuivatusosalle.
SP 1002 N |
SP 1502 N |
SP 1002 T | SP 1502 T | |
Maks. voima | 43 kN | 90 kN | 65 kN | 140 kN |
Maks. liike | 3500 mm | 3500 mm | 3500 mm | 3500 mm |
Liikenopeus | 280 mm / min | 250 mm / min | 280 mm / min | 250 mm / min |
Laakeripesän halkaisija | 190 − 300 mm | 235 − 360 mm | 190 − 300 mm | 235 − 360 mm |
Käyttöalue | Märkä | Märkä | Kuiva | Kuiva |
Materiaali | Ruostumaton teräs | Ruostumaton teräs | Maalattu teräs | Maalattu teräs |
Ympäristön lämpötila | +10 – +60 °C | +10 – +60 °C | +10 – +130 °C | +10 – +130 °C |
Liikkeen rajoitus | Indukt. lähestymiskytkin | Indukt. lähestymiskytkin | Rajakytkin | Rajakytkin |
Teho | 0.75 kW | 1.5 kW | 0.75 kW | 1.5 kW |
Suojausluokka | IP 66 | IP 65 | IP 66 | IP 65 |
