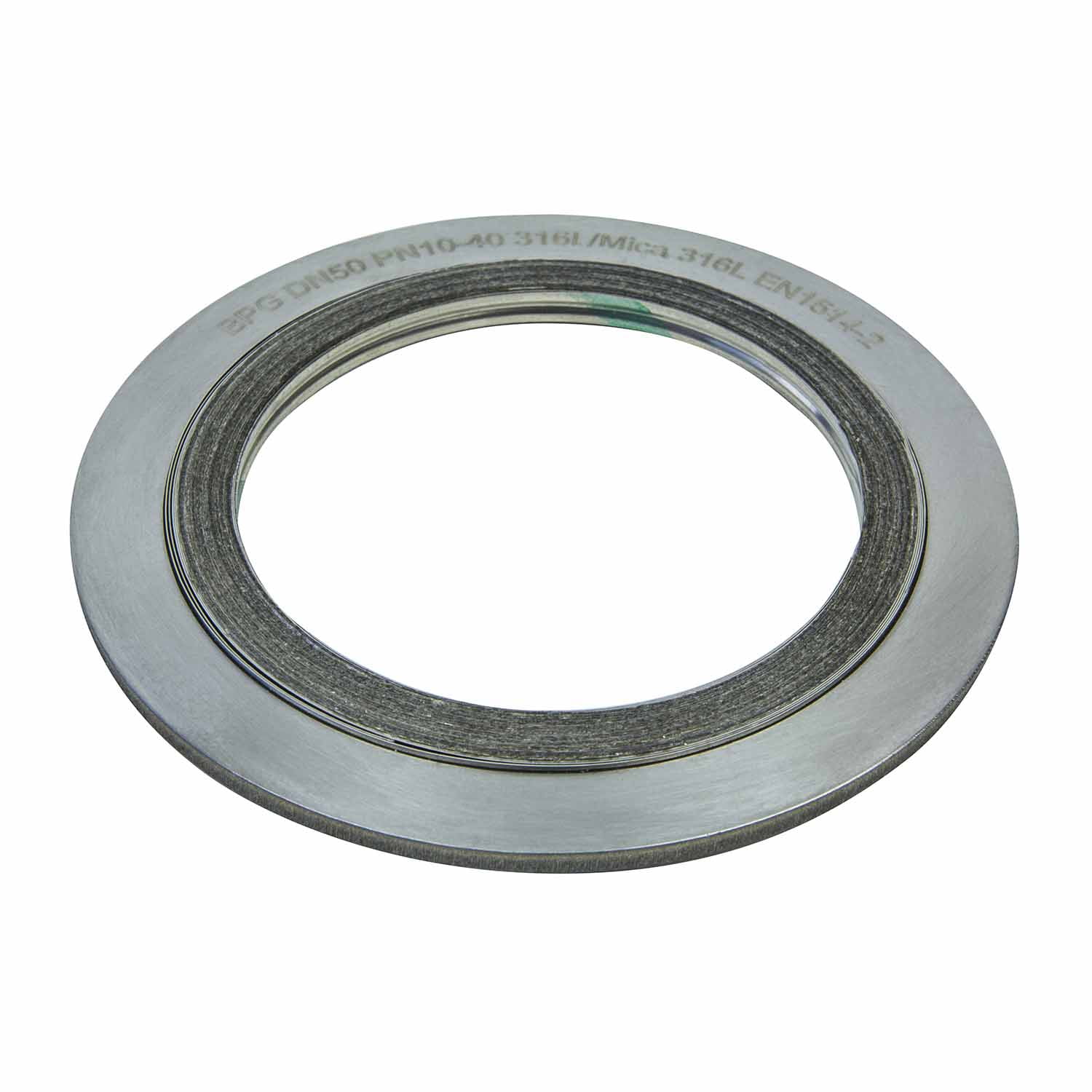

Spiraalitiiviste BPG 9336 SC Mica-täyte (EN 1514-2)
Spiraalitiiviste ulkorenkaalla soveltuu käytettäväksi taso- ja korokelaipoissa (flat face ja raised face -laipoissa), jolloin ulkorengas keskittää tiivisteen pultteihin.
Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. Mica-silikaattimineraalia käytetään spiraalin pehmeänä tiivisteosana, kun tiivisteeltä vaaditaan erittäin korkeaa lämpötilan kestoa.
Hyödyt
- Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
- Luotettava
- Vankka rakenne
- Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
- Erittäin hyvä kuumuuden kesto, aina +1000°C asti
- Helppo asentaa
Rakenne
Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan ja ulkorenkaan materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm.
Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.
Tuotemerkintä
Burgmann-spiraalitiivisteiden tuotemerkintä on laserkaiverrettu ulkorenkaaseen. Tuotemerkintä BPG 100-40 304/Mica CS EN1514-2 tarkoittaa seuraavaa:
- BPG = valmistajan nimi (Burgmann Packings Group)
- 100-40 = tiivisteen DN-mitta ja paineluokka
- 304/Mica = V-muotonauhan materiaali ja pehmeä tiivistemateriaali
- CS = ulkorenkaan materiaali
- EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu
Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SC, paineluokka-aluetta ja tiivisteen paksuutta.
Käyttökohteet
Lämpötilan käyttöalue on +600°C … +1000°C ja tiiviste kestää painetta aina 10 bar asti.
Mica-täytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten sekä öljynjalostamoiden laippatiivisteenä korkeissa lämpötiloissa.
Saatavuus + värikoodaus
Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. Ulko- ja sisärenkaat sekä V-muotonauha voidaan valmistaa useista eri materiaaleista. Tiivisteiden hiiliteräsosat on vakiotuotteissa epoksimaalattu siniseksi, mutta myös galvanointi on mahdollinen pintakäsittelyvaihtoehto. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.
Keskitysrenkaan ulkoreunaan on merkitty standardin mukaisella värikoodauksella V-muotonauhan ja pehmeän tiivisteosan materiaalit. Värimerkintä tehdään, jotta spiraaliosan valmistusmateriaalit on nähtävissä myös laippaliitokseen asennetusta tiivisteestä. V-muotonauhan materiaalin merkintätapana on ulkoreunan yhtenäinen maalaus ja tämän päälle on raidoilla maalattu pehmeän tiivisteosan materiaalimerkintä. Standardin mukaiset värikoodit löytyvät alla olevista taulukoista. Kaikille materiaaleille ei standardissa ole annettu värikoodia ja nämä materiaalit voimme merkitä toiveittenne mukaisesti.
EN-materiaalinumero | Tuotenimi / muu standardi | EN1514-2 värikoodi |
– | Hiiliteräs / CS / CRS | Hopea |
EN 1.4301 | AISI 304 | Keltainen |
EN 1.4404 | AISI 316L | Vihreä |
EN 1.4438 | AISI 317L | |
EN 1.4410 | Super Duplex (UNS S32750) | |
EN 1.4462 | Duplex (UNS S31803) | |
EN 1.4539 | AISI 904L | |
EN 1.4541 | AISI 321 | Turkoosi |
EN 1.4571 | AISI 316Ti | |
EN 2.4360 | Monel 400 | Oranssi |
– | Titaani Gr. 2 | Violetti |
EN 2.4660 | A-20 (8020) | Musta |
EN 2.4819 | Hastelloy C276 | Beige |
EN 2.4816 | Inconel 600 | Kulta |
EN 2.4856 | Inconel 625 | Kulta |
EN 2.4858 | Incoloy 825 | Valkoinen |
Pehmeän tiivisteosan materiaali | EN1514-2 värikoodi |
PTFE | Valkoiset raidat |
Joustava grafiitti (FG) | Harmaat raidat |
Mica-mineraali | Vaaleanpunaiset raidat |
