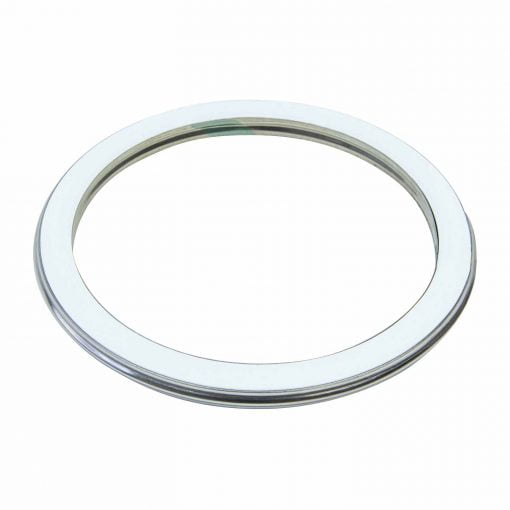

Spiraalitiiviste BPG 9336 S PTFE-täyte (EN 1514-2)

Spiraalitiiviste ilman sisä- ja ulkorengasta soveltuu parhaiten käytettäväksi kynsi- ja uralaippapareissa (Tongue and Groove). Siitä voidaan käyttää myös lovetuissa laippapareissa (Male and Female), joissa ei myöskään tarvita tiivisteen keskittävää ulkorengasta.

Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. PTFE:tä käytetään spiraalin pehmeänä tiivisteosana, kun tiivisteeltä vaaditaan paineenkeston lisäksi laajaa käyttölämpötila-aluetta sekä hyvää kemiallista kestoa.

Hyödyt

  • Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
  • Luotettava
  • Vankka rakenne
  • Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
  • Laaja käyttölämpötila-alue
  • Hyvä kemiallinen kesto
  • Helppo asentaa
Pyydä tarjous

Rakenne

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan materiaali voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm.

Spiraalitiiviste BPG 9336S rakennekuva

Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.

Tuotemerkintä

Tuotemerkintä BPG 100-40 304/PTFE EN1514-2 tarkoittaa seuraavaa:

  1. BPG = valmistajan nimi (Burgmann Packings Group)
  2. 100-40 = tiivisteen DN-mitta ja paineluokka
  3. 304/PTFE = V-muotonauhan materiaali ja pehmeä tiivistemateriaali
  4. EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu

Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SC, paineluokka-aluetta ja tiivisteen paksuutta.

Käyttökohteet

Lämpötilan käyttöalue on -200°C … +280°C ja tiiviste kestää painetta aina 400 bar asti.

PTFE-täytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden sekä öljynjalostamoiden laippatiivisteenä kemiallista kestoa vaativissa kohteissa korkeissa paineissa.

Saatavuus + värikoodaus

Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. V-muotonauha voidaan valmistaa useista eri materiaaleista. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.

EN-materiaalinumero Tuotenimi / muu standardi
 – Hiiliteräs / CS / CRS
EN 1.4301 AISI 304
EN 1.4404 AISI 316L
EN 1.4438 AISI 317L
EN 1.4410 Super Duplex (UNS S32750)
EN 1.4462 Duplex (UNS S31803)
EN 1.4539 AISI 904L
EN 1.4541 AISI 321
EN 1.4571 AISI 316Ti
EN 2.4360 Monel 400
 – Titaani Gr. 2
EN 2.4660 A-20 (8020)
EN 2.4819 Hastelloy C276
EN 2.4816 Inconel 600
EN 2.4856 Inconel 625
EN 2.4858 Incoloy 825
